Màn hình cảm ứng 10.4″ CS-110H/P1101

Màn hình cảm ứng 10.4″ CS-110H/P1101

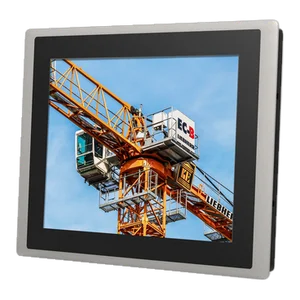

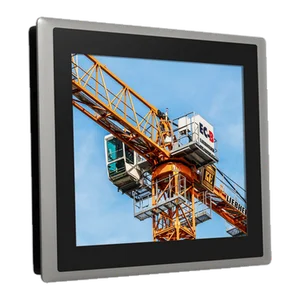

CS-110H/P1101 là máy tính bảng điều khiển cảm ứng có thể đọc được dưới ánh sáng mặt trời TFT-LCD 10,4 “cung cấp độ sáng cực cao 1.500 nits và độ phân giải 1024 x 768 (XGA). Hệ thống dựa trên bộ xử lý Intel® Atom® / Pentium® và hỗ trợ ba màn hình độc lập (thông qua đầu ra VGA và DisplayPort). CS-110H/P1101 có kết nối mở rộng bao gồm 2x GbE, 4x USB 3.0, 4x COM và 8x DIO cách ly. Nó cũng cung cấp ổ cắm Mini-PCIe kích thước đầy đủ 2x và ổ cắm 1x SIM cho nhiều loại kết nối dữ liệu không dây.

Thông qua các mô-đun CFM sẵn sàng sử dụng, người dùng có thể dễ dàng thêm chức năng cảm biến đánh lửa và Nguồn qua Ethernet (PoE) cho nhiều ứng dụng khác nhau. Màn hình cảm ứng CS-110H/P1101 cũng hỗ trợ công nghệ Hệ thống hiển thị có thể chuyển đổi (CDS). So với các PC bảng điều khiển độc lập thông thường, nó linh hoạt hơn và giảm đáng kể chi phí bảo trì.

Với các biện pháp bảo vệ công nghiệp nghiêm ngặt, nhiệt độ hoạt động phạm vi rộng từ -20°C đến 70°C, mặt trước chống bụi, chống nước theo tiêu chuẩn IP65 và đầu vào nguồn DC phạm vi rộng từ 9 đến 48VDC. Do đó, CS-110H/P1101 thích hợp cho môi trường khắc nghiệt và các ứng dụng quan trọng.

=>> Xem thêm: Các dòng màn hình cảm ứng đang được ưu chuộng trên thị trường

Đặc trưng

• Màn hình 10.4 inch TFT-LCD XGA với độ sáng cực cao lên đến 1.500 nits
• Bộ xử lý Intel® Atom® / Pentium® tích hợp
• Ba lần hiển thị độc lập (thông qua đầu ra VGA và DisplayPort)
• I / O phong phú (2x GbE LAN, 4x USB 3.0, 4x COM, 8x DIO cô lập)
• 2x Mini-PCIe kích thước đầy đủ, 1x 2,5 ”SATA Drive Bay, 1x mSATA Socket
• Nhiệt độ hoạt động phạm vi rộng -20 ° C đến 70 ° C

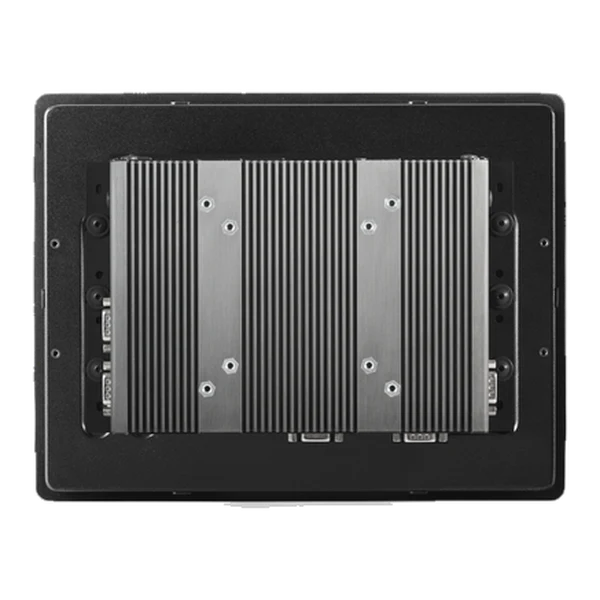

• Được thiết kế với Khung phía trước bằng nhôm đúc
• Bảo vệ mặt trước IP65 phẳng đích thực
• Hỗ trợ Công nghệ CDS, Cảm biến đánh lửa và Cấp nguồn qua Ethernet
• Hỗ trợ gắn bảng điều khiển / VESA / giá đỡ

Thông số kỹ thuật

Model Series		CS-110/P1101
Model Name		CS-110C/P1101
Màn hình	Kích thước LCD Size	10.4″ (4:3)
	Độ phân giải tối đa	1024 x 768
	Độ sáng (cd/m2)	1500
	Độ tương phản	1400 : 1
	Màu sắc LCD	16..2M
	Pixel Pitch (mm)	0.206 (H) x 0.206 (V)
	Góc nhìn (H-V)	178 / 178
	Đèn nền MTBF	50000 hrs (LED Backlignt)
Touch	5 dây điện trở	–
	Điện dung chiếu	V
Hệ thống	Bộ xử lý	• Onboard Intel® Atom® x7-E3950 Quad Core Processor, up to 2.00 GHz • Onboard Intel® Pentium® N4200 Quad Core Processor, up to 2.50 GHz
	Bộ nhớ	• 1x DDR3L 1333/1600/1866 MHz 204-Pin SO-DIMM Socket • Supports up to 8GB (un-buffered and non-ECC)
	Đồ hoạ	• Integrated Intel® HD Graphics 505 • Supports Triple Independent Display (1x CDS, 1x VGA, 1x DisplayPort)
	Âm thanh	Realtek ALC888-GR
Giao diện I/O	VGA	1x VGA (1920 x 1200 @60Hz)
	DP	1x DisplayPort (4K x 2K @60Hz)
	LAN	2x GbE LAN (Supports WoL, Teaming, Jumbo Frame & PXE), RJ45 – GbE1: Intel® I210IT – GbE2: Intel® I210IT
	Serial Port	4x RS-232/422/485, DB9 with Auto Flow Control (Supports 5V/12V), DB9
	USB	4x USB 3.0 (Type-A)
	Isolated DIO	8x Isolated DIO (4x DI/4x DO), 10-Pin Terminal Block
	Line-Out	1x Phone Jack 3.5mm
	Mic-In	1x Phone Jack 3.5mm
	Nút tắt nguồn	1x ATX Power On/Off Button
	Nút khởi động lại	1x Rest Button
	Công tắc AT/AT	1x AT/ATX Mode Switch
	Clear CMOS Switch	1x Clear CMOS Switch
	Điều khiển bật/ tắt nguồn từ xa	1x Remote Power On/Off Connector, 2-pin Terminal Block
Lưu trữ	SSD/HDD	1x 2.5” HDD/SSD Drive Bay (SATA 3.0)
	mSATA	1x mSATA Socket (SATA 3.0, Shared by Mini-PCIe Socket)
Sự mở rộng	PCI / PCIe	–
	CFM (Control Function Module) Interface	– Optional CFM IGN Module for Power Ignition Function – Optional CFM PoE Module for Power over Ethernet Function
	Công nghệ CDS	1x CDS Interface for Convertible Display Module
	Mini PCI Express	2x Full-size Mini-PCIe Sockets
	Ổ cắm SIM	1x SIM Socket
	Lỗ ăng ten	4x Antenna Holes
Chức năng khác	Instant Reboot	Support 0.2sec
	Super Cap	SuperCap Integrated for CMOS Battery Maintenance-free Operation
	Chức năng OSD	LCD On/Off, Brightness Up, Brightness Down
	Internal Speaker	AMP 2W + 2W
	Watchdog Timer	Software Programmable Supports 256 Levels System Reset
Công suất yêu cầu	Power Type	AT/ATX
	Power Input Voltage	9~48VDC
	Connector	3-pin Terminal Block
	Power Adaptor	Optional AC/DC Adapter ．AC/DC 12V/5A, 60W ．AC/DC 24V/5A, 120W (Optional)
Vật lý	Kích thước (WxHxD)	295 x 227.3 x 69.35 mm
	Trọng lượng	3.73 kg
	Front Panel Construction	Flat Rugged Aluminum Die-casting Bezel
	Mounting	Panel / VESA / *Rack Mounting (*with optional mounting kit)
	Thiết kế không quạt	Yes
Biện pháp bảo vệ	Reverse Power Input Protection	V
	Over Voltage Protection	Protection Range: 51~58V Protection Type: shut down operating voltage, re-power on at the preset level to recover
	Over Current Protection	15A
	ESD Protection	+/-8kV (air), +/-4kV (contact)
	Surge Protection	3.84 kV (impedance  12 ohm  1.2/50us waveform)
Hệ điều hành	Windows	Windows® 10
	Linux	Support by project
Môi trường	Nhiệt độ hoạt động	Operating Temperature: -20°C to 70°C (with extended temperature peripherals; Ambient with air flow)
	Nhiệt độ bảo quản	-20°C to 70°C
	Độ ẩm tương đối	80% RH @ 40°C (Non-Condensing)
	Sốc	Operating, 15 Grms, Half-sine 11 ms Duration (w/ SSD, according to IEC60068-2-27)
	Rung	Operating, 1.5 Grms, 5-500 Hz, 3 Axes (w/ SSD, according to IEC60068-2-64)
	Cấp IP	Chống nước mặt trước theo tiêu chuẩn IP65
	EMC	CE/ FCC lớp A



Chính sách bán hàng

• Bảo hành 24 tháng
• Miễn phí vận chuyển toàn quốc
• Miễn phí dịch vụ lắp đặt, tư vấn sử dụng tại Tp. Hồ Chí Minh
• Miễn phí dịch vụ bảo trì on-site trong vòng 1 năm tại Tp. Hồ Chí Minh (không bao gồm các huyện ngoại thành). Phản hồi trong vòng 24 tiếng kể từ khi nhận được thông báo.
• Dịch vụ lắp đặt, bảo trì on-site tại các tỉnh thành khác vui lòng liên hệ để được báo giá.
