P1101 hay P2002: chọn module tính toán cho màn CV/CS (CDS) Cincoze

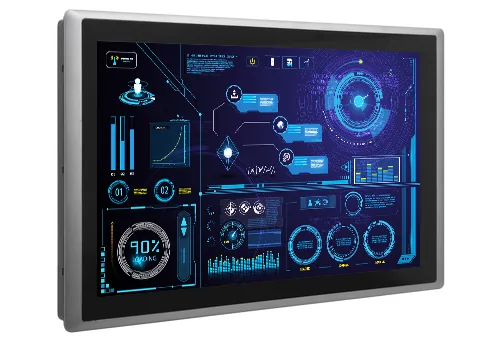

Một khách mua Panel PC Cincoze CV-W121 cho máy chiết rót, sau hai năm muốn thêm hai camera PoE và chạy phần mềm nặng hơn. Với Panel PC thường, câu trả lời là mua máy mới. Với Cincoze, câu trả lời là tháo bốn con ốc, rút module P1101 ra, cắm module P2002 hoặc P2202 vào, màn hình giữ nguyên. Vấn đề chỉ còn là: chọn module nào ngay từ đầu để không phải đổi sớm.

Bài đối chiếu hai module đang có trên site là P1101 và P2002, kèm bản kế tiếp P2202 của dòng P2000. Số liệu lấy từ trang sản phẩm cincoze.com; với P2002, hãng công bố thông số trong trang bộ Panel PC CV-112/P2002.

CDS: một máy tính, hai thiết bị

CDS (Convertible Display System) là cách Cincoze tách Panel PC thành hai nửa: module màn hình CV (trong nhà), CS (đọc được dưới nắng), CO (khung hở) và module tính toán P1000/P2000. Hai nửa nối nhau qua một đầu nối CDS, không cần cáp tín hiệu hay cài BIOS. Hãng gọi đây là "một máy tính, hai thiết bị": module P dùng rời như máy tính hộp bình thường, hoặc gắn sau màn thành Panel PC. Hỏng màn thì thay màn, thiếu hiệu năng thì thay module — không bỏ cả cụm.

Bài giới thiệu CDS trên site đã nói về ý tưởng; bài này đi vào chọn module.

Bảng đối chiếu P1101, P2002 và P2202

P1101: đủ cho HMI, kiosk, máy đơn lẻ

P1101 dùng Atom x7-E3950 hoặc Pentium N4200 bốn nhân, RAM tối đa 8 GB. Cổng có sẵn khá đủ cho một máy đơn: hai LAN, bốn USB 3.2, bốn COM cấp nguồn 5 V/12 V, 8 DIO cách ly, một khay ổ 2,5 inch, một mSATA, một SIM, hai mini-PCIe và bốn lỗ anten. Module CFM tuỳ chọn thêm ignition sensing cho xe hoặc hai cổng PoE+ 25,5 W mỗi cổng.

Điểm mạnh ít ai để ý: dải nhiệt -40 đến 70 °C, bảo vệ quá áp tự ngắt ở 51–58 V, quá dòng 15 A, tụ siêu dung thay pin CMOS, khởi động lại 0,2 giây, chịu sốc 50 G và rung 5 Grms theo IEC 60068. Với HMI cho máy đóng gói, máy in nhãn, trạm thu phí, kiosk trong nhà máy hay xe nâng, P1101 chạy Windows 10 và phần mềm HMI thông thường thoải mái. Bài P1100 Series với CDS có thêm ví dụ.

P2002: khi cần Core i, RAM lớn, hai ổ RAID

P2002 nhảy lên Core i5-6300U hoặc i3-6100U 15 W, hai khe DDR4 tới 32 GB, đồ hoạ HD 520. Số cổng tăng: sáu COM, 16 DIO, năm USB, hai khay ổ 2,5 inch chạy RAID 0/1, hai mSATA, một CFast, thêm cổng quạt ngoài và giá bracket phổ dụng cho module MEC. Cùng P1101, nó có CFM cho PoE+ và ignition, tụ siêu dung, khởi động lại 0,2 giây, bảo vệ quá áp, quá dòng và chống sét lan truyền 3 kW.

Chọn P2002 khi phần mềm cần Core i: thị giác máy với hai camera PoE, cơ sở dữ liệu tại chỗ, SCADA nhiều tag, hoặc khi cần 16 DIO và sáu COM để nối cả cụm máy. Bản mở rộng P2002E có thêm khe cắm card; site có sẵn bộ CV-W121/P2002 21,5 inch Full HD và bài về CV-W124/P2002E.

Một lưu ý: trên trang bộ CV-112/P2002, hãng ghi dải nhiệt -20 đến 70 °C — hẹp hơn P1101 ở đầu lạnh. Máy đặt trong kho lạnh âm sâu thì P1101 hợp hơn.

P2202: bản kế tiếp của dòng P2000

Dòng P2000 hiện tại là P2202: Core i5-1245UE mười nhân hoặc i3-1215UE sáu nhân thế hệ 12, vẫn 15 W, hai khe DDR5 tới 64 GB, bốn màn độc lập (CDS, DisplayPort, HDMI, VGA), 16 DIO, ba USB 3.2 Gen2, khe M.2 Key E cho Wi-Fi 6, hai khay ổ RAID. Bản P2202E dày 61 mm thêm một khe PCI hoặc PCIe x4 cho card tới 111 x 169 mm. Dải nhiệt -40 đến 70 °C với i3 và i5 bản thường, -20 đến 70 °C với P2202E-i5; chứng nhận UL, cUL, CB. Dự án mới cần Core i nên hỏi thẳng P2202 thay vì P2002.

Cách chọn

• HMI một máy, kiosk, xe, kho lạnh: P1101. Đủ cổng, -40 °C, rẻ hơn, ít điện hơn.
• Thị giác máy, cơ sở dữ liệu, SCADA lớn, cần 16 DIO hoặc sáu COM: P2002 nếu đang có sẵn hoặc cần thay thế đúng đời; dự án mới lấy P2202.
• Cần card PCI/PCIe: P2002E hoặc P2202E.
• Chưa chắc phần mềm sẽ lớn tới đâu: chọn màn CV/CS đúng kích thước và độ sáng trước, bắt đầu với P1101; CDS cho phép lên P2202 sau mà giữ màn.

Về phần "công nghiệp" mà khách hay quên: module nào cũng nhận 9–48 VDC nên đấu thẳng nguồn 24 V tủ điện hay ắc quy xe 12/24 V, và cả hai đều có ignition sensing qua CFM để tắt máy đúng cách khi rút chìa khoá xe. Panel PC văn phòng không có những thứ này, và đó là lý do nó chết sau vài tháng trên xe nâng.

IPC247 làm được gì cho bạn

IPC247 phân phối Cincoze tại Việt Nam, có sẵn màn CV/CS và module P1101, P2002, P2202 để ghép thử với phần mềm của bạn trước khi mua. Bạn gửi cỡ màn, vị trí lắp, số camera PoE, số COM và DIO cần nối, chúng tôi trả lại cấu hình module, CFM, MEC đi kèm và giá. Kỹ thuật viên hỗ trợ lắp CDS, cài hệ điều hành, cấu hình PoE và ignition khi bàn giao.

Câu hỏi thường gặp về module CDS P1101 và P2002

Mua màn CV-W121 rồi sau này đổi từ P1101 sang P2202 được không?

Được, đó là mục đích của CDS: màn và module nối qua đầu nối CDS, không cần cáp tín hiệu hay cài BIOS. Cần kiểm tra bộ gá của module mới với màn cũ, nên hỏi nhà phân phối trước khi đặt.

P1101 có chạy được hai camera PoE không?

Có, với module CFM-PoE02 thêm hai cổng PoE+ 25,5 W mỗi cổng, đủ cho camera công nghiệp. Nhưng xử lý ảnh từ hai camera thời gian thực thì Atom/Pentium của P1101 sẽ đuối; khi đó cần P2002 hoặc P2202.

P2002 còn bán không?

Trang hãng vẫn còn trang sản phẩm của bộ CV-112/P2002, nhưng dòng P2000 hiện tại đã là P2202 với Core i thế hệ 12. Dự án mới nên lấy P2202; P2002 hợp khi thay thế đúng đời cho hệ thống đang chạy.

Module P dùng rời như máy tính hộp được không?

Được. P1101 và P2202 có đầy đủ VGA, DisplayPort hoặc HDMI, lắp tường, VESA hoặc thanh DIN, chạy như máy tính nhúng bình thường. Khi nào cần Panel PC thì gắn thêm màn CV/CS.
