Việc sử dụng phần mềm phát hiện lỗi bề mặt sản phẩm bằng hình ảnh được rất nhiều doanh nghiệp sản xuất quan tâm. Chúng hỗ trợ rất lớn cho dây chuyền sản xuất được hoạt động trơn tru và hiệu quả. IPC247 giới thiệu phần mềm AI-NGP, đây là phần mềm xử lý ảnh sử dụng camera công nghiệp để kiểm soát chất lượng sản phẩm rất hiệu quả.
Mô tả phần mềm AI-NGP
Phần mềm AI-NGP là phần mềm xử lý ảnh công nghiệp dùng camera giúp tự động hóa dây chuyền sản xuất, giảm sức lao động của con người, nâng cao năng suất và kiểm soát chất lượng sản phẩm.
– Hỗ trợ các camera chuẩn USB, GigE, IP, Camera Link.
– Lưu trữ (mọi dữ liệu kiểm tra bao gồm cả hình ảnh) Database SQL, Excel, text…
– Tốc độ kiểm tra lên đến 20 sản phẩm/giây.
– Giao tiếp và điều hướng Robot: Xác định vị trí, góc xoay của đối tượng đang chạy trên băng truyền.
Chức năng của phần mềm AI-NGP
Phần mềm AI-NGP có chức năng nhận diện đối tượng, phát hiện bất thường (lỗi) bất thường trên bề mặt sản phẩm như: lỗi thiếu linh kiện, sai linh kiện, lỗi ngược chiều chi tiết lắp ráp, lỗi sai màu dây điện…)
Kiểm tra số lượng sản phẩm: AI-NGP thích hợp với các ứng dụng kiểm tra số lượng sản phẩm được sắp xếp cố định trong 1 pallet hoặc 1 thùng carton.
Yêu cầu cấu hình CPU
| Yêu cầu | Tối thiểu |
| Bộ vi xử lý | Intel Core I3 |
| Bộ nhớ | 8GB – 16GB RAM |
| Ổ cứng | 128 GB |
| Hệ điều hành | Windows 10 (32bit hoặc 64bit)Windows 10 IoT Enterprise (64 bit)Windows 8.1 (32bit hoặc 64bit)Windows 7 SP1 (32bit hoặc 64bit) |
=>> Khám phá: Máy tính công nghiệp không quạt DX-1000 cho hệ thống nhận diện lỗi sản phẩm
Ứng dụng của phần mềm AI-NGP
Trên băng truyền chính chỉ có 1 loại sản phẩm nối đuôi nhau chạy liên tục không ngừng. Yêu cầu phát hiện và loại ra khỏi băng truyền chính các sản phẩm bị mẻ, gãy chân gear hoặc bị bụi kim loại (lỗi flashing molding).
Đề xuất giải pháp dùng máy tính công nghiệp xử lý ảnh và camera công nghiệp

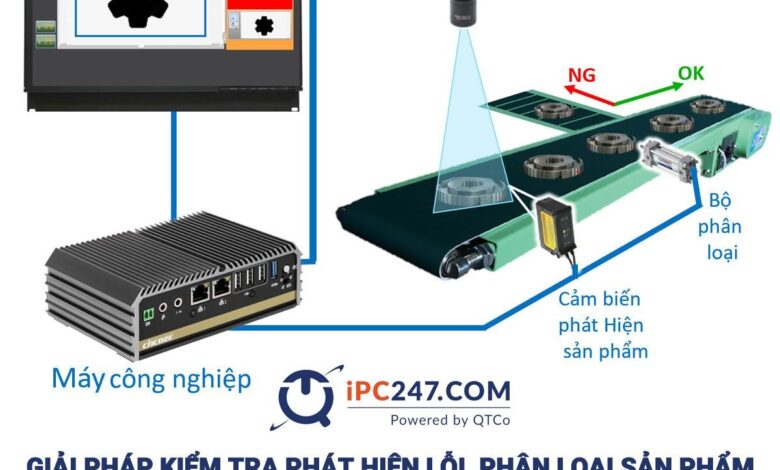

Giải pháp kiểm tra phát hiện lỗi sản phẩm bằng camera công nghiệp dùng một máy tính công nghiệp (IPC) xử lý hình ảnh kết hợp với một camera công nghiệp. Camera được gắn cách bề mặt sản phẩm từ 10cm đến 30cm, hình ảnh camera thu về phải thấy được hết khu vực trên bề mặt sản phẩm cần kiểm tra. Giải pháp dùng một cảm biến phát hiện sản phẩm kết nối với IPC để gửi tín hiệu Trigger cho camera chụp hình, khi sản phẩm chạy qua vị trí kiểm tra. Hình ảnh được gửi về máy tính công nghiệp, phần mềm xử lý ảnh sẽ phân tích ảnh, nhận diện và phát hiện lỗi và xuất tín hiệu Output để loại sản phẩm lỗi ra khỏi băng truyền chính.
Băng truyền chính sẽ cần điều chỉnh gắn thêm một truyền phụ và một bộ phận gạt (đẩy) sản phẩm lỗi. Phần mềm sẽ xuất tín hiệu Output để loại bỏ các sản phẩm bị các lỗi mẻ, gãy chân gear hoặc bị bụi kim loại (lỗi flashing molding)…. từ băng truyền chính vào băng truyền phụ (truyền NG).
=>> Xem thêm: Giải pháp kiểm tra phát hiện lỗi sản phẩm bằng camera công nghiệp
Chức năng từng bộ phận trong hệ thống nhận diện lỗi sản phẩm:
- Cảm biến tự động phát hiện sản phẩm tới vị trí kiểm tra
- Camera tự động chụp hình khi nhận được tín hiệu của cảm biến
- Máy tính công nghiệp xử lý ảnh và nhận diện/phát hiện lỗi sản phẩm
- Tự động xuất tín hiệu loại bỏ sản phẩm lỗi
- Giao tiếp PLC và điều khiển các cơ cấu chấp hành (cơ cấu phân loại sản phẩm)
- Lưu hình ảnh kiểm tra, lưu Database SQL, Excel, text…
Trên đây là tất tần tật những thông tin về AI-NGP Phần mềm phát hiện lỗi bề mặt sản phẩm bằng hình ảnh, nếu còn bất kỳ thắc mắc nào về phần mềm này bạn có thể liên hệ ngay IPC247 – Công ty Phát triển Công nghệ cao Quyết Thắng để được giải đáp kịp thời, Hotline: 0968 86 41 40
