Một nhà máy lắp ráp bo mạch đặt máy tính để bàn dưới gầm băng tải để chạy phần mềm kiểm tra quang học tự động. Máy chạy tốt bốn tháng, rồi bắt đầu treo ngẫu nhiên vào ca đêm. Mở vỏ ra thấy quạt và tản nhiệt phủ một lớp bụi thiếc lẫn cặn flux, ổ cứng cơ kêu, còn card thu ảnh thì nhích khỏi khe vì rung của băng tải. Không có bộ phận nào hỏng hẳn — nhưng dây chuyền dừng 40 phút mỗi lần khởi động lại.
Dây chuyền SMT không nóng như lò nung, cũng không rung như máy dập. Nhưng nó có bốn thứ riêng: bụi thiếc và hơi flux, tĩnh điện, chạy liên tục 24/7, và cái giá rất cao cho mỗi phút dừng. Bài này đi qua cách chọn máy tính Cincoze cho từng trạm trên chuyền, theo thông số công bố trên trang hãng.
Trạm kiểm tra quang học: chọn máy có khe cắm card
Máy kiểm tra kem hàn (SPI) và kiểm tra quang học tự động (AOI) thường dùng camera công nghiệp giao tiếp Camera Link hoặc CoaXPress. Hai chuẩn này không có bản USB hay bản mạng; phải có card thu ảnh cắm vào khe PCIe. Đó là lý do trạm AOI cần máy dòng DS chứ không phải máy hộp nhỏ gọn.

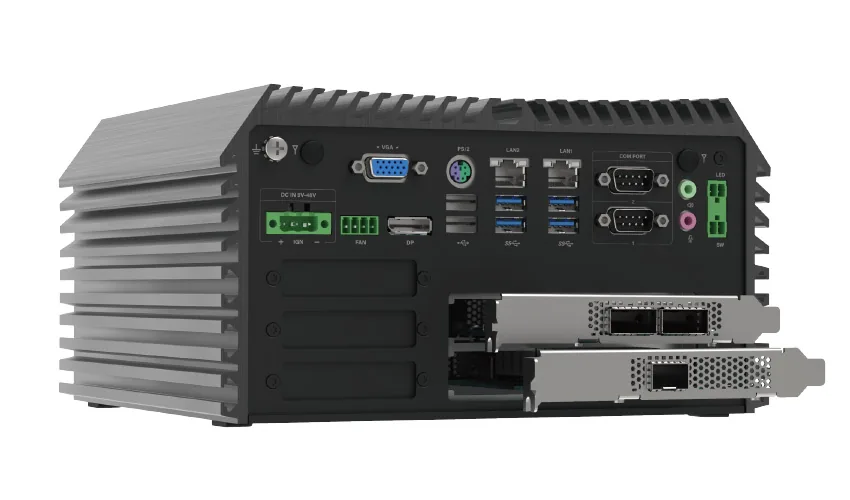

Theo trang hãng, DS-1300 nhận tối đa hai card PCI/PCIe kích thước tới 235 x 124 mm, tổng công suất hai card tối đa 110 W. Máy dùng CPU Intel thế hệ 10 hạng máy trạm, cao nhất là Xeon W-1270E 8 nhân 4,8 GHz TDP 80 W, hoặc bản tiết kiệm điện Xeon W-1290TE 10 nhân TDP 35 W, RAM DDR4 2933/2666 MHz tới 64 GB.
Chi tiết đáng chú ý cho môi trường rung liên tục: hãng trang bị thanh giữ card điều chỉnh được (bằng sáng chế I773359) ép card xuống khe. Card PCIe trong máy để bàn chỉ giữ bằng một vít ở mặt sau, mà chỉ cần card nhích vài phần mười milimet là hình ảnh mất khung — loại lỗi khó tìm nhất trên chuyền.
Về đầu vào ra, DS-1300 có 2 cổng GbE, 6 cổng USB 3.2 và 2 cổng USB 2.0, 2 cổng RS-232/422/485, 2 khay SSD 2,5 inch, 3 khe mSATA, 1 khe M.2 key M cho NVMe, 3 khe mini PCIe kích thước đầy đủ, 2 khe SIM và ba màn hình độc lập qua DisplayPort, HDMI và VGA. Đời trước đang có trên site là DS-1202.
Trạm dùng camera mạng: chọn máy nhiều cổng LAN
Trạm kiểm tra bằng camera GigE Vision hoặc camera cấp nguồn qua cáp mạng thì vấn đề không phải khe cắm mà là số cổng mạng. DX-1300 có sẵn 2 cổng 2,5 GbE dùng chip Intel I226 và theo hãng có thể mở rộng tới 12 cổng LAN hoặc 8 cổng PoE bằng module CMI. Mỗi camera một cổng riêng là cách đơn giản nhất để băng thông không tranh nhau và để một camera lỗi không kéo cả nhóm.
Máy dùng CPU Intel Core Ultra 200S (Arrow Lake-S) với chipset W880, RAM DDR5 hỗ trợ ECC tới 96 GB. Hãng công bố nền tảng này cho tới 36 TOPS năng lực tính toán AI nhờ gộp CPU, GPU và NPU — đủ để chạy mô hình phân loại lỗi hàn ngay tại trạm. RAM ECC không thừa: máy chạy 24/7 nhiều tháng liền thì lỗi bit nhớ ngẫu nhiên là chuyện có thật, và ECC ngăn nó thành một kết quả kiểm tra sai.
Hai chi tiết khác hợp với chuyền chạy liên tục: RAID 0/1/5/10 cho hai khay SSD tháo được từ mặt trước, và tính năng khởi động lại tức thì trong 0,2 giây. Hãng công bố MTBF 332.808 giờ. Đời trước của dòng này trên site là DX-1100.
Nếu mô hình AI nặng hơn mức NPU tích hợp kham nổi — ví dụ phân loại lỗi trên ảnh độ phân giải cao theo thời gian thực — thì bước tiếp theo là máy có GPU rời dạng MXM. Bài máy tính Cincoze có GPU trên site so sánh dòng GM và dòng GP cho việc này.
Mở rộng cổng bằng module thay vì thay cả máy

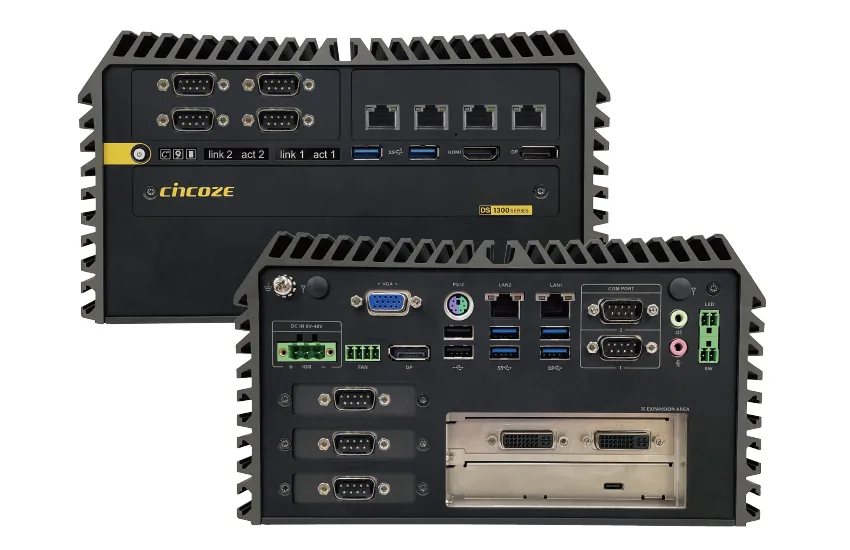

Cả hai dòng đều dùng hệ module riêng của Cincoze: CMI cho cổng vào ra (LAN 10 GbE, PoE, COM, DIO) và CFM cho chức năng (ignition, TPM, PoE). DX-1300 có 2 khe CMI cao tốc, 1 khe CMI thấp tốc, một khe CFM-IGN và một khe CFM-TPM.
Điều này đáng giá vì cấu hình trạm hay thay đổi: hôm nay hai camera, sang model sản phẩm khác thành bốn. Thêm một module CMI rẻ và nhanh hơn thay máy, và không phải cài lại hệ điều hành cùng phần mềm kiểm tra đã hiệu chuẩn.
Màn hình đầu chuyền và tại trạm
Bảng hiển thị sản lượng và tỉ lệ lỗi đặt đầu chuyền không nên dùng màn hình văn phòng: nó không kín bụi, không gắn được vào tủ và không có tuổi thọ đèn nền công bố. Họ màn hình công nghiệp CV-100/M1101 có cỡ từ 8,4 đến 24 inch, độ sáng 300–500 cd/m², khung viền nhôm đúc, mặt trước phẳng đạt IP65, gắn được kiểu panel, VESA hoặc rack.
Bản 21,5 inch là CV-W121: độ phân giải 1920 x 1080, độ sáng 300 cd/m², tương phản 5000:1, góc nhìn 178/178, tuổi thọ đèn nền 50.000 giờ. Module M1101 nhận ba ngõ vào là VGA, HDMI và DisplayPort, cảm ứng nối qua USB hoặc RS-232, có phím OSD chỉnh độ sáng. Trên site có CV-W121/M1001 và bài giới thiệu IPC màn hình cảm ứng 21.5" CV-W121/M1001.
Nhiệt, nguồn và bụi: ba con số cần kiểm trước
Nhà xưởng SMT thường có điều hoà, nên nhiều người bỏ qua phần nhiệt. Nhưng máy hay bị nhét vào tủ kín dưới gầm thiết bị, và trong tủ đó nhiệt độ khác hẳn nhiệt độ phòng. DS-1300 công bố -40 đến 70 °C với CPU 35 W; CPU 58–65 W còn -40 đến 50 °C và CPU 80 W còn -40 đến 40 °C, đều phải gắn bộ quạt ngoài. DX-1300 thì -40 đến 60 °C với CPU 35 W và -40 đến 50 °C với CPU 65 W kèm bộ quạt ngoài. Chọn CPU theo nhiệt độ trong tủ trước, theo sức mạnh sau.
Về nguồn, cả hai dòng nhận 9–48 VDC qua cầu đấu. DX-1300 tiêu thụ tối đa 162 W với CPU 35 W và 272,88 W với CPU 65 W. Con số này quyết định bộ nguồn 24 VDC trong tủ; nếu máy còn cấp PoE cho camera thì phải cộng thêm phần PoE. Cấp nguồn cho máy tính từ cùng một ổ với máy hàn hay máy hút chân không là nguyên nhân phổ biến của lỗi khởi động lại ngẫu nhiên trên chuyền.
Về bụi, DS-1300 công bố đạt IP30 theo IEC 60529 và cả hai dòng đều là máy không quạt. Không quạt nghĩa là không có luồng khí kéo bụi thiếc và hơi flux vào trong máy — điểm khác biệt lớn nhất so với máy tính để bàn đặt dưới gầm băng tải. Về độ bền cơ, DS-1300 thử theo MIL-STD-810G, DX-1300 theo MIL-STD-810H cho cả sốc lẫn rung.
Bảng chọn theo trạm trên chuyền
| Trạm | Yêu cầu đặc thù | Cấu hình đề xuất |
|---|---|---|
| Kiểm tra kem hàn (SPI), AOI trước và sau lò | Card thu ảnh Camera Link hoặc CoaXPress | Dòng DS, hai khe PCI/PCIe, card tới 235 x 124 mm |
| Kiểm tra bằng camera GigE hoặc camera PoE | Nhiều cổng mạng riêng cho từng camera | DX-1300 mở rộng tới 12 LAN hoặc 8 PoE qua module CMI |
| Phân loại lỗi bằng mô hình AI tại trạm | Năng lực tính toán AI | DX-1300 (nền tảng tới 36 TOPS) hoặc máy GPU MXM khi mô hình nặng |
| Thu thập dữ liệu máy, ghép với MES | Nhiều cổng nối tiếp, chạy liên tục | DX-1300 với 4 cổng COM, RAM ECC, RAID 0/1/5/10 |
| Bảng hiển thị đầu chuyền | Kín bụi, gắn tủ, tuổi thọ đèn nền | Màn CV-W121 21,5" Full HD, mặt trước IP65 |
| Trạm thao tác của công nhân | Cảm ứng, mặt phẳng dễ lau | Màn họ CV-100 cỡ 12–17 inch ghép module tính toán |
Ba lỗi hay gặp khi đưa máy tính lên chuyền SMT
- Dùng máy có quạt trong khu vực có hơi flux. Quạt kéo cặn nhựa thông bám lên tản nhiệt, hiệu quả tản nhiệt giảm dần theo tháng, đến lúc treo máy thì không ai nghĩ tới nguyên nhân này.
- Dùng ổ cứng cơ. Rung liên tục biên độ nhỏ làm hỏng ổ cơ nhanh hơn một cú sốc mạnh. Cả DS-1300 lẫn DX-1300 đều có khay 2,5 inch, nhưng phải lắp SSD.
- Không tách mạng camera khỏi mạng văn phòng. Một máy in mạng phát broadcast là đủ làm rớt khung hình của camera GigE. Đây là lý do cần máy có nhiều cổng LAN chứ không phải một cổng cắm vào switch chung.
IPC247 hỗ trợ chọn máy cho dây chuyền điện tử
IPC247 phân phối máy tính công nghiệp và màn hình Cincoze tại Việt Nam. Bạn gửi sơ đồ chuyền, danh sách camera và thiết bị cần nối ở từng trạm, chỗ định đặt máy và nguồn sẵn có, kỹ thuật viên sẽ đề xuất mã máy, CPU phù hợp nhiệt độ trong tủ, module CMI/CFM và màn hình đi kèm, gửi kèm datasheet gốc của hãng. Chúng tôi có máy mẫu để chạy thử phần mềm kiểm tra của bạn trước khi mua và hỗ trợ kỹ thuật trong quá trình lắp đặt, chạy thử tại nhà máy.
Câu hỏi thường gặp về máy tính cho dây chuyền SMT
Máy AOI có bắt buộc dùng máy có khe PCIe không?
Chỉ khi camera dùng Camera Link hoặc CoaXPress, vì hai chuẩn này cần card thu ảnh. Camera GigE Vision và camera USB3 Vision cắm thẳng vào cổng mạng hoặc cổng USB, lúc đó máy hộp không khe cắm như DX-1300 là đủ.
Máy tính đặt trên chuyền có cần chống tĩnh điện riêng không?
Máy công nghiệp đã được thử theo bộ chuẩn miễn nhiễm điện từ, trong đó có phóng tĩnh điện. Nhưng phần tiếp đất của vỏ máy vẫn phải nối vào hệ tiếp đất chống tĩnh điện của chuyền theo quy định của nhà máy; máy tự nó không thay thế được việc nối đất đúng.
Một máy chạy được bao nhiêu camera?
Không có con số cố định vì phụ thuộc độ phân giải, tốc độ khung hình và mức xử lý ảnh. Cách làm đúng là tính băng thông từng camera, cộng lại rồi so với số cổng và tốc độ cổng của máy, sau đó chạy thử với chính phần mềm sẽ dùng.
Nên chọn CPU mạnh nhất cho chắc không?
Không nên chọn theo thói quen đó. CPU 65 W kéo dải nhiệt làm việc của DX-1300 xuống -40 đến 50 °C và cần thêm bộ quạt ngoài, còn CPU 35 W giữ được -40 đến 60 °C và giữ máy hoàn toàn không quạt. Trong tủ kín trên chuyền, không quạt thường có giá trị hơn vài phần trăm hiệu năng.
