Máy tính công nghiệp mua về đủ cổng cho hôm nay, sang năm dây chuyền thêm bốn camera PoE và hai máy đọc mã RS-485 thì thiếu. Với máy hộp thông thường, lựa chọn là mua máy mới hoặc treo thêm bộ chuyển đổi USB lủng lẳng trong tủ, rồi một ngày nó rơi ra vì rung. Cincoze giải quyết việc này bằng ba loại module mở rộng gắn thẳng vào thân máy: CMI, CFM và MEC.
Ba cái tên này xuất hiện trên hầu hết datasheet Cincoze nhưng ít khi được giải thích rõ. Bài viết nói mỗi loại làm gì, khác nhau ở đâu, gắn vào model nào, và những giới hạn cần biết trước khi đặt hàng, theo tài liệu công bố trên trang hãng.
Vì sao máy công nghiệp cần mở rộng bằng module chứ không phải bộ chuyển đổi
Trong tủ điện có ba thứ làm bộ chuyển đổi USB-COM hay hub mạng để bàn chết sớm: rung liên tục làm lỏng giắc, nhiệt 50–60 °C làm chip trong bộ chuyển đổi treo, và nguồn 24 VDC của tủ không cấp được cho thiết bị dùng adapter 220 V. Module gắn trong thân máy giải quyết cả ba: bắt vít vào vỏ nhôm nên không lỏng, dùng chung tản nhiệt và dải nhiệt của máy, lấy nguồn từ bo mạch chính. Đó là lý do Cincoze thiết kế máy theo hướng module hoá thay vì làm thật nhiều model cố định.
CMI: module thêm cổng I/O

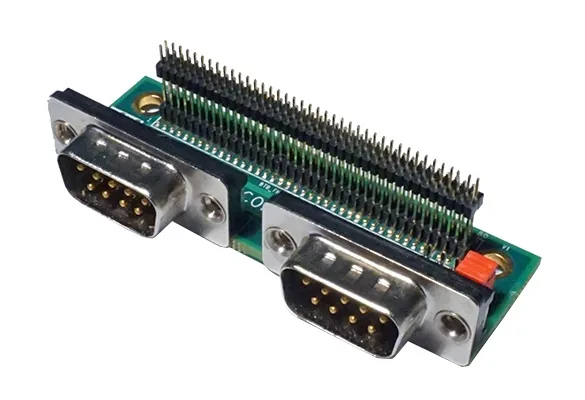

CMI (Combined Multiple I/O) là bo mạch nhỏ cắm vào khe CMI trên bo mạch chính, kèm mặt nạ cổng (universal bracket) thay vào ô trống ở mặt sau máy. Theo trang hãng, danh mục CMI gồm các nhóm:
- LAN: 4 cổng GbE RJ45 (CMI-LAN01), 4 cổng GbE M12 (CMI-M12LAN01, CMI-XM12LAN01 mã X cho đường sắt), 4 cổng 2,5 GbE (CMI-2P5GLAN01/02/03), 2 cổng 10 GbE RJ45 (CMI-10GLAN01 đến 05) hoặc 10 GbE M12 (CMI-10GXM12LAN01/02/03)
- CAN: 2 cổng CAN FD (CMI-CAN01)
- COM: 2 hoặc 4 cổng RS-232/422/485, có bản cách ly điện (CMI-ICOM01 với 4 cổng cách ly)
- DIO: I/O số cách ly quang, ví dụ CMI-DIO02 với 16 kênh (8 vào, 8 ra)
- Hiển thị và khác: DisplayPort, HDMI, DVI, VGA, LPT/PS2, và CMI-FAN01
Mỗi model CMI có danh sách máy tương thích riêng vì đuôi mã (01, 02, 03, 101…) ứng với hình dạng mặt nạ và loại khe của từng dòng máy. Ví dụ CMI-10GLAN03 dành cho DS-1300/1400/1500, CMI-10GLAN05 dành cho DX-1200, CMI-10GLAN04 dành cho DI-1100/1200. Đặt nhầm đuôi mã là module không vừa khe.

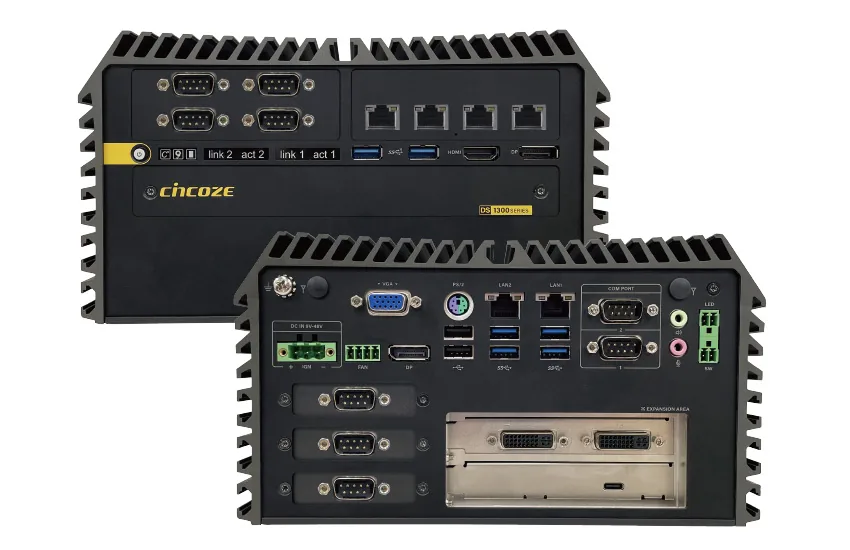

Số khe CMI trên máy quyết định thêm được bao nhiêu module. Theo trang hãng, DS-1300 và DS-1400 có 2 khe CMI tốc độ cao và 2 khe tốc độ thấp; DX-1200 có 2 khe tốc độ cao và 1 khe tốc độ thấp; DS-1202 đời trước cũng có 2 khe cao và 2 khe thấp. Khe tốc độ cao dùng cho LAN 10 GbE, PoE, DisplayPort; khe tốc độ thấp đủ cho COM, DIO, CAN.
CFM: module thêm chức năng điều khiển
CFM (Control Function Module) không thêm cổng mà thêm chức năng cho máy. Theo trang hãng có ba nhóm:

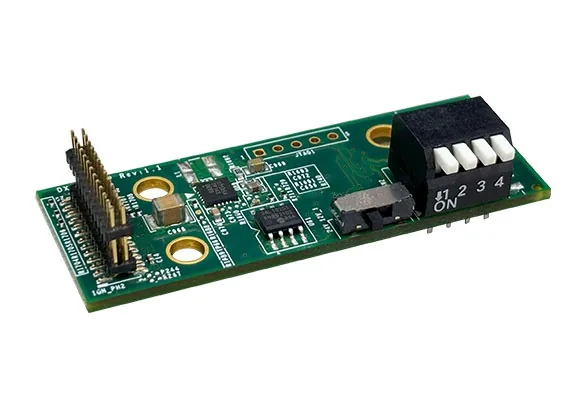

- CFM-IGN (ignition sensing): cảm biến khoá điện xe. Máy lắp trên xe nâng, xe buýt hay xe tuần tra bật theo khoá điện và tắt trễ một khoảng đặt trước sau khi tắt máy, để hệ điều hành đóng an toàn thay vì mất nguồn đột ngột. Module chọn được ngưỡng 12 V hay 24 V. Có bản riêng cho từng dòng: CFM-IGN01 cho DX và GM, CFM-IGN101 cho DS-1200 tới DS-1500 và panel PC P1101/P1201/P2202, CFM-IGN102 cho DI-1100/1200.
- CFM-PoE: cấp nguồn qua cáp mạng cho camera, điểm truy cập Wi-Fi hay máy đọc mã. Hãng ghi module tăng áp lên 50–57 V để cấp PoE; CFM-PoE03 dùng cho DS-1200 tới DS-1500, CFM-PoE01 cho DX, GM, GP. Trên DS-1200 hãng công bố mỗi cổng PoE cấp tới 25,5 W.
- CFM-TPM: chip TPM 2.0 phần cứng cho DS-1500 (CFM-TPM01) và DX-1300 (CFM-TPM02), cần khi chính sách bảo mật yêu cầu mã hoá ổ đĩa hoặc Windows 11.
Máy có tối đa một khe CFM IGN và một số model mới thêm khe CFM TPM riêng. Với DX-1200, chức năng PoE đi cùng module CMI LAN: hãng công bố máy hỗ trợ tới 8 cổng PoE khi ghép CMI LAN với CFM-PoE.
MEC: card mini PCIe kèm mặt nạ

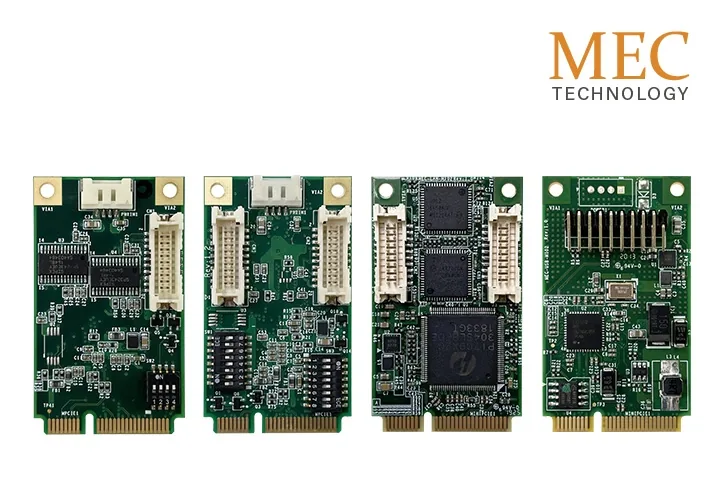

MEC (Mini-PCIe Expansion Card) là cách mở rộng thứ ba, dùng khe mini PCIe tiêu chuẩn có sẵn trên hầu hết máy Cincoze. Hãng bán sẵn card kèm cáp và mặt nạ cổng đúng kích thước từng dòng máy, nên không phải tự tìm card rồi khoan vỏ. Theo trang hãng, danh mục MEC gồm:
| Model | Chức năng | Ghi chú theo tài liệu hãng |
|---|---|---|
| MEC-LAN-M102 | 2 cổng Ethernet 10/100/1000 Mbps | Kèm 2 cáp 30 cm (bản MEC-LAN-M102-30 trong danh mục phụ kiện DS-1300) |
| MEC-USB-M102 | 2 cổng USB 3.2 Gen1 | Kèm 1 cáp 30 cm |
| MEC-COM-M212 | 2 cổng RS-232 | Card mini PCIe |
| MEC-COM-M334 | 4 cổng RS-232/422/485 | Card mini PCIe |
MEC phù hợp khi máy đã dùng hết khe CMI hoặc khi chỉ cần thêm hai cổng nhỏ. Điểm cần nhớ: khe mini PCIe trên máy Cincoze thường dùng chung với mSATA, cắm MEC vào là mất một chỗ gắn ổ mSATA; và nhiều máy dành một khe mini PCIe kèm SIM cho module 4G/5G, nên phải đếm khe trước.
Bảng so sánh ba loại module
| Tiêu chí | CMI | CFM | MEC |
|---|---|---|---|
| Việc làm được | Thêm cổng LAN, COM, DIO, CAN, hiển thị | Thêm chức năng: ignition, PoE, TPM | Thêm 2–4 cổng LAN, USB, COM |
| Khe dùng | Khe CMI riêng của Cincoze (cao tốc / thấp tốc) | Khe CFM IGN, CFM TPM riêng | Khe mini PCIe tiêu chuẩn |
| Số lượng trên DS-1400 | 4 (2 cao + 2 thấp) | 1 IGN | 3 mini PCIe (chung mSATA) |
| Số lượng trên DX-1200 | 3 (2 cao + 1 thấp) | 1 IGN | 2 mini PCIe (chung mSATA) |
| Mã theo dòng máy | Có, đuôi 01/02/03/101… | Có, đuôi theo dòng | Chung, mặt nạ theo dòng |
| Ví dụ dùng | 4 camera GigE, 4 máy đọc mã RS-485 | Máy trên xe, camera PoE | Thêm 2 USB cho máy in, 2 LAN dự phòng |
Ví dụ cấu hình: máy kiểm tra ngoại quan trong xưởng gỗ
Một bài toán quen thuộc: máy thị giác kiểm tra bề mặt gỗ với 4 camera GigE, một đèn chiếu điều khiển qua RS-485, hai cảm biến quang báo vật tới và một van khí thổi phế phẩm. Nếu dùng máy để bàn phải cắm thêm card mạng 4 cổng, bộ chuyển USB-RS485 và một module I/O USB; ba thứ đó trong tủ 45 °C rung theo băng tải là ba điểm hỏng.
Với DS-1400 (đời mới của DS-1202 trên site), cấu hình sẽ là: CMI-LAN01 4 cổng GbE cho camera ở một khe cao tốc, CMI-COM02 4 cổng RS-232/422/485 ở một khe thấp tốc, CMI-DIO02 16 kênh cách ly cho cảm biến và van ở khe thấp tốc còn lại. Camera dùng PoE thì thay CMI-LAN01 bằng cặp CMI LAN và CFM-PoE03. Tất cả nằm trong thân máy chịu -40 đến 70 °C với CPU 35 W theo trang hãng, rung và sốc theo MIL-STD-810G. Bài máy tính Cincoze trong thị giác máy có thêm ví dụ tương tự.
Giới hạn cần biết trước khi đặt hàng
- Module CMI và CFM là thiết kế riêng của Cincoze, không dùng được cho máy hãng khác và không phải mã nào cũng dùng chéo giữa các dòng Cincoze.
- Thêm module là thêm điện: DX-1200 tiêu thụ tới 274,8 W với CPU 65 W theo trang hãng, chưa tính PoE. Bộ nguồn 24 V phải đủ dòng, nhất là khi cấp PoE cho nhiều camera.
- Khe mini PCIe thường chung với mSATA, khe M.2 E key chỉ dành cho Wi-Fi/CNVi; đếm khe trước khi hứa "sau này thêm được".
- Module nên đặt cùng lúc với máy để hãng lắp và kiểm tra sẵn; lắp sau vẫn được nhưng phải mở vỏ và tự thay mặt nạ.
IPC247 hỗ trợ cấu hình module
IPC247 phân phối máy tính Cincoze tại Việt Nam và đã cấu hình module CMI, CFM, MEC cho máy thị giác, xe tự hành và tủ điều khiển. Bạn gửi danh sách thiết bị cần nối (số camera, chuẩn cổng, có PoE không, máy lắp trên xe hay trong tủ), kỹ thuật viên sẽ đối chiếu số khe của từng model, đề xuất mã module đúng đuôi, tính công suất nguồn và gửi datasheet gốc của hãng. Chúng tôi có máy mẫu để chạy thử và hỗ trợ kỹ thuật khi lắp đặt.
Câu hỏi thường gặp về module mở rộng Cincoze
CMI và MEC cùng thêm cổng LAN, chọn cái nào?
CMI dùng khe riêng của Cincoze, có bản 4 cổng, 2,5 GbE, 10 GbE và M12, ghép được với CFM-PoE. MEC-LAN-M102 chỉ 2 cổng GbE qua khe mini PCIe. Cần nhiều cổng, PoE hay tốc độ cao thì chọn CMI; chỉ cần thêm 2 cổng và còn khe mini PCIe trống thì MEC rẻ và gọn hơn.
Máy đã mua rồi có gắn thêm module được không?
Được, nếu model còn khe trống đúng loại. Phải mở vỏ, cắm module, thay mặt nạ cổng và đôi khi cập nhật BIOS. IPC247 có thể lắp và kiểm tra trước khi giao lại.
Ignition sensing dùng để làm gì?
Để máy trên xe bật và tắt theo khoá điện, có thời gian trễ đặt trước để hệ điều hành tắt an toàn. Module CFM-IGN chọn được ngưỡng 12 V hay 24 V tuỳ ắc-quy xe. Không có nó, máy mất nguồn đột ngột mỗi lần tắt xe và ổ đĩa dễ lỗi.
Module có làm hẹp dải nhiệt của máy không?
Module dùng chung vỏ tản nhiệt với máy và hãng công bố dải nhiệt cho hệ thống kèm thiết bị ngoại vi dải rộng. Tuy vậy, thêm module là thêm nhiệt trong vỏ, nên máy cấu hình nhiều module và CPU công suất cao nên để dư dải nhiệt so với nhiệt độ thực tế trong tủ.
