Một xưởng dệt kim ở Hưng Yên thay máy tính điều khiển chuyền hai lần trong mười tám tháng. Cả hai lần đều cùng một nguyên nhân: quạt hút của máy kéo bụi sợi vào trong, xơ bông kết thành thảm trên tản nhiệt, nhiệt độ CPU leo dần rồi máy tự tắt giữa ca. Máy không hỏng vì nóng — nó hỏng vì được chọn như một chiếc máy tính, trong khi vị trí lắp đòi hỏi một chiếc máy công nghiệp.
Bài này nói về ba yếu tố đặc thù của nhà máy dệt may — bụi sợi, độ ẩm và vận hành ba ca — và cách đọc thông số Cincoze để chọn đúng máy cho từng vị trí. Số liệu lấy từ datasheet trên trang Cincoze.
Ba thứ trong xưởng dệt phá máy tính
Bụi sợi không giống bụi khoáng. Bụi xi măng là hạt rời, hút ra được. Xơ bông và xơ polyester là sợi dài, mang tĩnh điện, bám vào nhau thành mảng. Một lưới lọc quạt trong xưởng dệt có thể bị phủ kín trong vài tuần, và cái thảm xơ đó vừa chặn gió vừa giữ nhiệt. Vì vậy ở đây, máy tính không quạt không phải lựa chọn cao cấp mà là điều kiện bắt buộc: không có quạt thì không có đường hút xơ vào trong.
Độ ẩm được duy trì cao có chủ đích. Nhiều công đoạn kéo sợi và dệt giữ độ ẩm tương đối cao để sợi bớt đứt và bớt tích điện, nghĩa là môi trường ẩm liên tục chứ không phải ẩm theo mùa. Mọi datasheet đều ghi giới hạn độ ẩm kèm chữ non-condensing — không đọng sương. Chỗ phải xử lý nằm ở tủ chứ không ở máy: tránh chênh nhiệt đột ngột, không thổi khí lạnh thẳng vào vỏ máy, kiểm tra gioăng cửa tủ.
Ba ca liên tục nghĩa là không có cửa sổ bảo trì. Dừng máy để thay pin CMOS hay vệ sinh quạt là việc phải xin lịch. Cincoze xử lý điểm này bằng tụ SuperCap thay pin CMOS trên các dòng D và bằng thiết kế không dây nối bên trong, giảm chỗ tiếp xúc bị rão theo rung.
Cộng thêm hai yếu tố hay bị bỏ quên: tĩnh điện từ khung dệt và sụt áp khi các động cơ lớn khởi động cùng lúc.
Trạm vận hành trên chuyền: màn hình phải chạm được khi tay ẩm

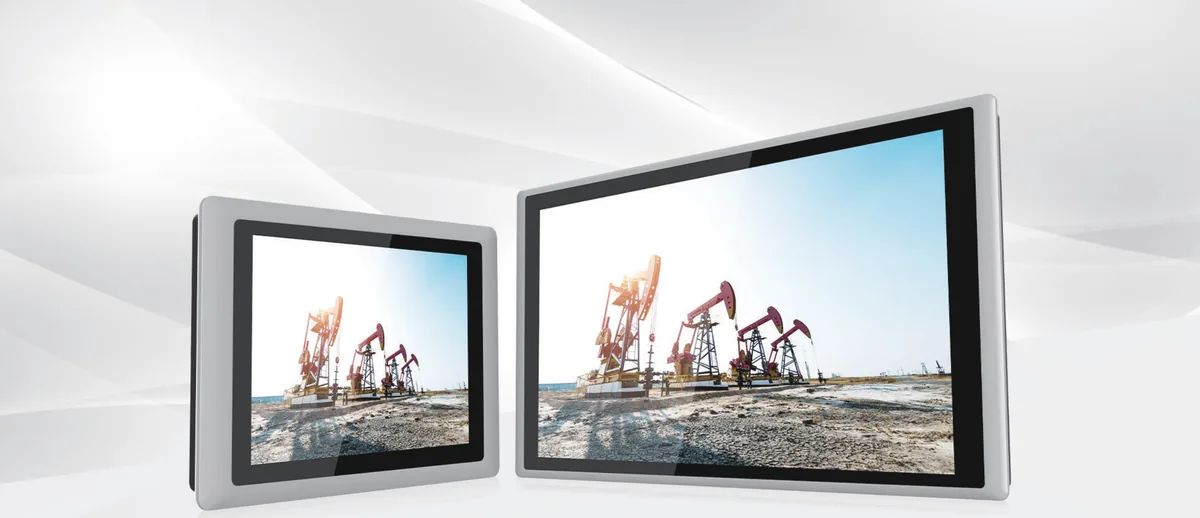

CS-115 là mô-đun màn hình 15 inch tỷ lệ 4:3, độ phân giải 1024 x 768, độ sáng 1.800 cd/m², tương phản 800:1, góc nhìn 160/150, đèn nền LED tuổi thọ 50.000 giờ. Ba đặc điểm hợp với xưởng dệt:
- Cảm ứng điện dung chiếu có hỗ trợ chạm khi ướt (wet touch tracking). Trong xưởng ẩm, tay công nhân và bề mặt kính thường có hơi nước; cảm ứng điện dung thông thường sẽ nhận sai điểm chạm hoặc tự bấm lung tung. Đây là tính năng đáng kiểm tra kỹ khi chọn màn cho khu vực ẩm.
- Mặt trước đạt IP65, viền nhôm đúc phẳng nguyên khối. Mặt phẳng không gờ giúp lau xơ bám nhanh, không có khe để sợi mắc lại.
- Dải nhiệt -20 đến 70 °C, độ ẩm 90 % ở 40 °C không đọng sương, tiêu thụ tối đa 27,26 W.
Về lắp đặt: kích thước ngoài 408 x 312,4 x 59,2 mm, nặng 4,36 kg, lỗ khoét 394 x 298,5 mm, độ dày vách tủ tối đa 5,5 mm — hai con số cuối nên đưa cho bộ phận cơ khí trước khi gia công cánh tủ. Về chống nhiễu, datasheet công bố mức thử ESD theo EN/IEC 61000-4-2 là 4 kV tiếp xúc và 8 kV phóng qua không khí, chống xung EFT 0,5 kV trên nguồn DC và đường tín hiệu, và chịu sụt áp 0,5 chu kỳ ở 50 Hz theo EN/IEC 61000-4-11.
CS-115 hỗ trợ công nghệ CDS của Cincoze — ghép mô-đun màn với mô-đun máy tính bằng ốc thay vì hàn chết thành một khối. Giá trị của cách làm này rất rõ trong nhà máy dệt: sau vài năm, khi phần máy tính không đủ sức chạy phần mềm mới, bạn thay mô-đun máy tính và giữ nguyên tấm màn cùng lỗ khoét trên cánh tủ.
Máy thu dữ liệu chuyền: DE-1002 và cụm cổng nối tiếp
Ở lớp thu dữ liệu chuyền, thứ quyết định không phải tốc độ CPU mà là số cổng nối tiếp: máy đếm mét, cân sợi, biến tần và bộ đọc nhiệt độ buồng nhuộm phần lớn vẫn nói chuyện bằng RS-485 Modbus RTU.

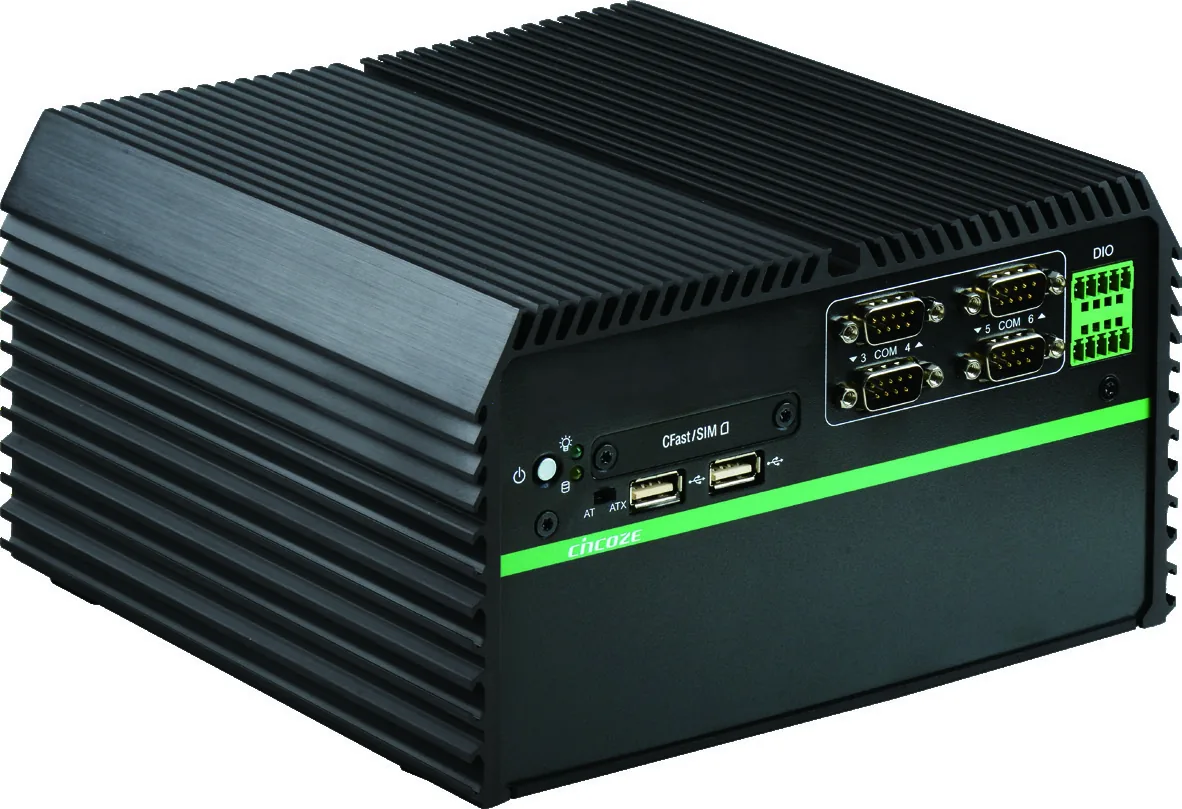

DE-1002 đáp ứng đúng chỗ đó: 6 cổng COM RS-232/422/485 có tự điều khiển luồng và cấp 5 V/12 V trên chân, 4 ngõ vào và 4 ngõ ra số cách ly (ngõ ra nhận 9 ~ 30 VDC, dòng tối đa 580 mA mỗi kênh — đủ kéo đèn tháp hoặc rơ-le trung gian), 2 cổng GbE Intel I210, 1 cổng USB 3.2 Gen1 cùng 4 cổng USB 2.0, ngõ hình DVI-I và DisplayPort cho hai màn độc lập tới 2560 x 1600.
Vi xử lý là Intel Atom E3845 bốn nhân 1,91 GHz, bộ nhớ 2 khe DDR3L tối đa 8 GB. Lưu trữ có 2 khay 2,5 inch, 1 khe mSATA, 1 khe CFast và 1 khe SIM. Mở rộng gồm 2 khe Mini-PCIe full-size, cộng 2 khe PCIe x1 (bản DE-1002-EE) hoặc 2 khe PCI (bản DE-1002-PP) — bản PCI vẫn có ích khi phải giữ một card cũ của hệ thống đang chạy.
Phần môi trường: nhiệt độ làm việc -25 đến 70 °C với linh kiện công nghiệp và có lưu thông gió, độ ẩm 10 ~ 95 % không đọng sương, nguồn vào 9 ~ 48 VDC. Sốc 50 Grms theo IEC 60068-2-27 và rung ngẫu nhiên 5 Grms dải 5 ~ 500 Hz theo IEC 60068-2-64, đo với ổ SSD. Vỏ nhôm không quạt, không dây nối trong máy, 203 x 200 x 114,5 mm, nặng 3,66 kg, gá tường.
Dải nguồn 9 ~ 48 VDC là chi tiết đáng giá ở đây: khi dàn động cơ khởi động, điện 24 VDC trong tủ sụt xuống dưới 20 V là chuyện thường — bộ nguồn máy tính thông thường sẽ khởi động lại, còn dải rộng thì không.
Khi cần card thu ảnh kiểm lỗi vải

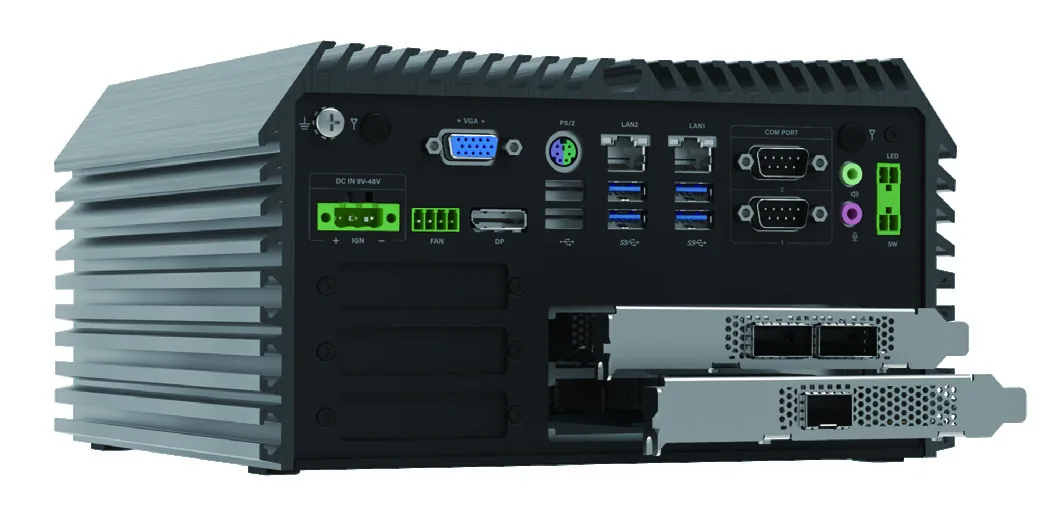

Kiểm lỗi vải tự động, đọc mã cuộn, đo khổ vải bằng camera đều cần card thu ảnh hoặc nhiều cổng mạng tốc độ cao. Đó là việc của dòng DS.

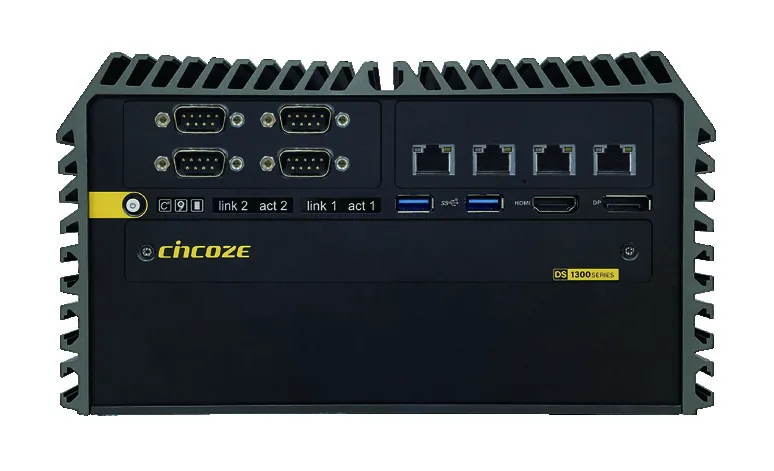

Trên site đang có DS-1002: Intel Core thế hệ 4 với chipset Q87, 2 cổng LAN, 8 cổng USB, 6 cổng COM, 1 DVI-I, 2 DisplayPort, 4 ngõ vào và 4 ngõ ra số, 2 khe Mini-PCIe và 2 khe PCI/PCIe. Cần lưu ý: Cincoze đã đưa DS-1002 vào danh sách ngừng sản xuất, nên với dự án mới thì đây không phải mã nên chuẩn hóa. Mã đương nhiệm cùng vai trò là dòng DS-1300: Intel Xeon và Core thế hệ 10 tới 10 nhân; 2 cổng GbE cùng tùy chọn 2 cổng 10 GbE (hữu ích cho camera GigE); tới 2 khe PCI/PCIe; sốc và rung theo MIL-STD-810G; độ ẩm 95 % ở 70 °C không đọng sương.
Điểm phải đọc kỹ ở dòng này là nhiệt độ làm việc phụ thuộc TDP của CPU: bản 35 W chạy -40 đến 70 °C; bản 58 – 65 W chỉ -40 đến 50 °C và cần bộ quạt ngoài; bản 80 W còn -40 đến 40 °C, cũng cần quạt ngoài. Chọn CPU mạnh nhất sẽ kéo tụt dải nhiệt cho phép và đưa quạt quay lại hệ thống — đúng thứ ta vừa cố tránh. Nếu bài toán thị giác máy không quá nặng, nên dừng ở bản TDP thấp để giữ máy hoàn toàn không quạt.
Chỉ số IP nói gì và không nói gì
Datasheet DS-1300 ghi cấp bảo vệ IP30 theo IEC 60529. Chữ số đầu là 3, tức chỉ chặn vật rắn đường kính từ 2,5 mm trở lên; chữ số thứ hai là 0, tức không có bảo vệ chống nước. Nói cách khác, bụi sợi vẫn lọt vào giữa các cánh tản nhiệt. Điều đó bình thường và không phải lỗi thiết kế — vỏ nhôm phải hở để thoát nhiệt. Hệ quả là vẫn phải có lịch vệ sinh cánh tản nhiệt hằng tháng, làm cùng lúc với lịch vệ sinh máy dệt; việc này nhanh và không cần tháo máy, khác hẳn tháo quạt và lọc trên máy có quạt.
Với màn hình, chỉ số IP65 của CS-115 áp cho mặt trước. Phần thân sau nằm trong tủ và được bảo vệ bởi chính cấp bảo vệ của tủ. Đây là chỗ hay bị hiểu nhầm khi thiết kế trạm vận hành đặt giữa chuyền.
Bảng đối chiếu theo vị trí lắp
| Vị trí | Yêu cầu đặc thù xưởng dệt | Mã Cincoze phù hợp | Thông số then chốt |
|---|---|---|---|
| Trạm vận hành trên chuyền | tay ẩm, xơ bám mặt kính, lau thường xuyên | CS-115 | 15", 1.800 cd/m², cảm ứng điện dung chiếu có chạm khi ướt, IP65 mặt trước, -20 ~ 70 °C |
| Thu dữ liệu chuyền, đấu RS-485 | nhiều cổng nối tiếp, DIO cách ly, nguồn hay sụt | DE-1002 | 6 COM, 4 DI/4 DO cách ly, 9 ~ 48 VDC, -25 ~ 70 °C, 10 ~ 95 % RH |
| Kiểm lỗi vải bằng camera | card thu ảnh, nhiều cổng mạng, vẫn phải không quạt | DS-1300 (thay cho DS-1002 đã EOL) | tới 2 khe PCI/PCIe, tùy chọn 2 x 10 GbE, MIL-STD-810G, IP30, 95 % RH @ 70 °C |
| Tủ điện đặt cạnh máy dệt | rung liên tục từ khung dệt | DE-1002 hoặc DS-1300 | rung 5 Grms theo IEC 60068-2-64 (DE-1002), MIL-STD-810G (DS-1300) |
Năm việc nên làm khi lắp đặt
- Đo nhiệt độ thật trong tủ ở ca đêm và ca trưa, không lấy nhiệt độ nhà xưởng.
- Để khoảng hở quanh vỏ máy. Vỏ nhôm chính là bộ tản nhiệt, và mọi dải nhiệt trong datasheet đều đo trong điều kiện có lưu thông gió.
- Đặt máy cao hơn mặt sàn để tránh vùng xơ bông tích tụ dày nhất.
- Kiểm tra loại găng tay công nhân đang dùng trước khi chốt màn cảm ứng điện dung; găng quá dày có thể không nhận chạm.
- Ghi lịch vệ sinh cánh tản nhiệt vào quy trình bảo trì máy dệt, không để thành việc "khi nào nhớ thì làm".
Câu hỏi thường gặp
Máy không quạt có nóng hơn máy có quạt không?
Trong môi trường sạch thì máy có quạt mát hơn. Trong xưởng dệt thì ngược lại sau vài tuần, vì quạt và lưới lọc bị xơ bông bịt kín. Máy không quạt giữ hiệu quả tản nhiệt ổn định hơn theo thời gian, với điều kiện có khoảng hở quanh vỏ và được vệ sinh cánh tản nhiệt.
Độ ẩm 95 % trong datasheet có nghĩa là đặt máy chỗ nào cũng được không?
Không. Giới hạn đó luôn kèm điều kiện không đọng sương. Nếu bề mặt máy lạnh hơn điểm sương của không khí xung quanh, nước sẽ ngưng trên bo mạch dù độ ẩm chưa tới 95 %. Cách xử lý nằm ở tủ và ở vị trí đặt, không nằm ở thông số máy.
Vì sao cần màn 1.800 cd/m² trong nhà xưởng?
Không phải chỗ nào cũng cần. Độ sáng cao có ích ở nhà xưởng nhiều cửa mái lấy sáng, khu vực gần cửa cuốn hoặc trạm đặt ngoài hiên có mái che. Ở khu vực trong nhà ánh sáng ổn định, màn tiêu chuẩn là đủ.
Đang dùng DS-1002, có phải đổi máy ngay không?
Không cần nếu máy vẫn chạy tốt. Nhưng vì mã này đã nằm trong danh sách ngừng sản xuất của hãng, với dây chuyền mới hoặc khi cần dự phòng nên tính theo dòng còn trong danh mục hiện hành.
