Một xưởng cơ khí muốn gắn màn hình cảm ứng lên bốn máy phay CNC để công nhân xem bản vẽ và khai báo sản lượng. Họ mua bốn màn hình văn phòng 15 inch cùng bốn máy tính mini, bắt lên giá đỡ cạnh bảng điều khiển. Sáu tuần sau, hai màn hình mờ vì hơi dung dịch tưới nguội bám mặt kính, một máy tính chết vì quạt hút phoi nhôm vào trong, chiếc còn lại khởi động lại mỗi khi trục chính tăng tốc. Máy tính không hỏng vì kém — nó hỏng vì bị đặt vào chỗ dành cho thiết bị công nghiệp.
Cạnh máy công cụ có bốn thứ mà máy tính văn phòng không được thiết kế để chịu: sương dung dịch tưới nguội, phoi và bụi kim loại, rung từ trục chính và bàn máy, và nguồn 24 VDC trong tủ điện kèm nhiễu điện từ của biến tần servo. Bài này đi qua cách chọn panel PC Cincoze cho đúng bốn thứ đó, theo thông số công bố trên trang hãng.
Mặt trước phải kín, bên trong phải không quạt
Trang hãng ghi màn hình họ CV-100 có mặt trước đạt IP65 và khung viền nhôm đúc mặt phẳng (die-casting flat surface). Hai chi tiết này giải quyết đúng vấn đề của xưởng cơ khí: nước và bụi không vào được từ mặt trước, còn mặt phẳng không có khe để phoi và dung dịch đọng lại, lau bằng giẻ một lượt là sạch.

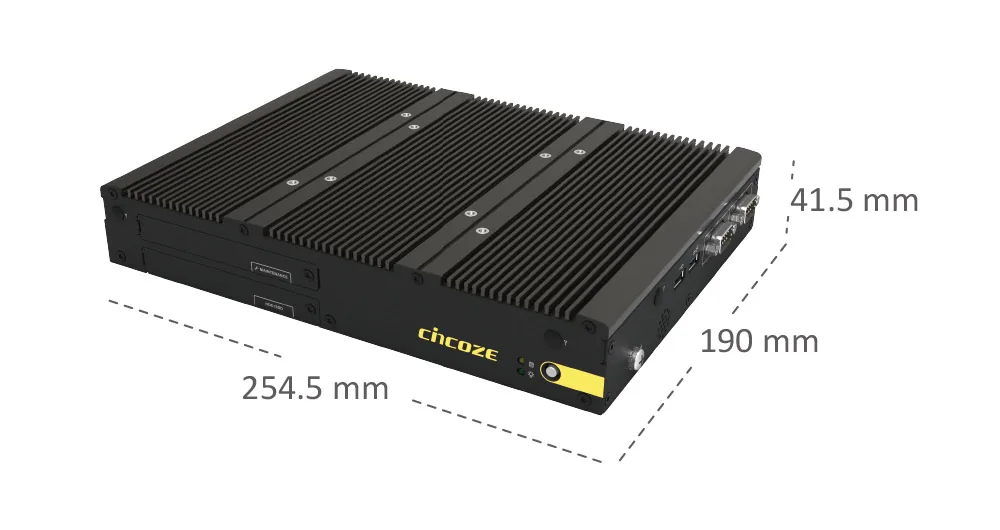

Điểm thứ hai là không quạt. Module tính toán P2200 dùng vỏ nhôm ép đùn tản nhiệt thụ động, thiết kế fanless và jumper-less. Quạt chính là bộ phận hút phoi và sương dầu vào trong máy.
Điểm thứ ba là rung. Hãng công bố P2202 chịu sốc 50 Grms theo IEC 60068-2-27 và rung 1 Grms dải 10–500 Hz theo IEC 60068-2-6, cùng 5 Grms dải 5–500 Hz theo IEC 60068-2-64, thử với ổ SSD. Máy tính để bàn không có con số nào tương đương.
CDS: tách màn hình khỏi phần tính toán

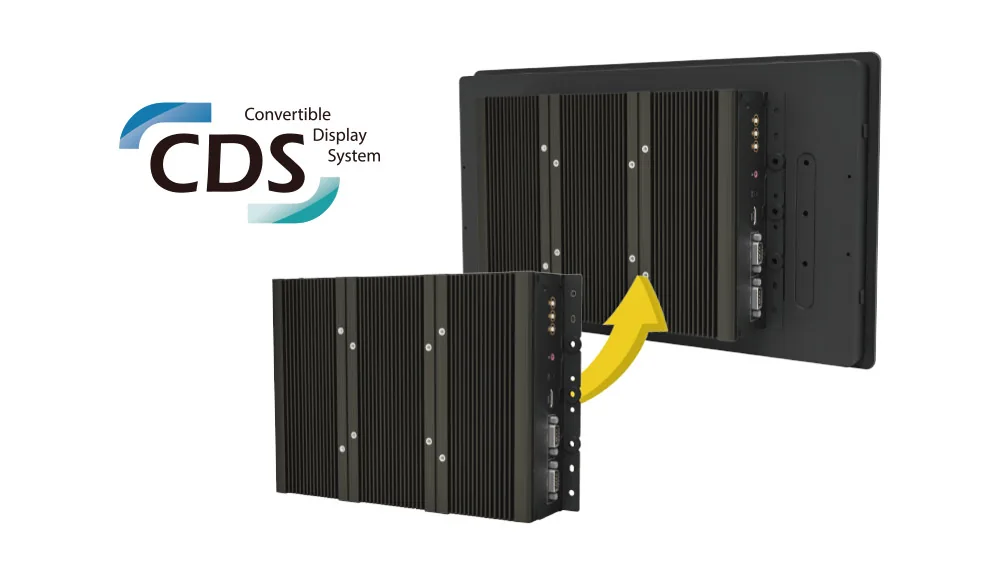

Cincoze không bán panel PC như một khối liền. Hãng bán riêng module màn hình (họ CV-100 cho trong nhà, CS-100 cho ngoài trời, CO-100 dạng open frame) và riêng module tính toán (họ P2000), rồi ghép lại bằng công nghệ Convertible Display System, bằng sáng chế M482908.
Với máy CNC, giá trị của CDS nằm ở khâu bảo trì. Màn hình đã khoét lỗ và bắt vào bảng điều khiển máy; muốn nâng CPU hay thay máy hỏng thì chỉ tháo module tính toán ở lưng, không phải tháo màn ra khỏi tấm mặt máy, không phải gọi thợ cơ khí khoét lại lỗ. Ngược lại, nếu màn xước hay hỏng cảm ứng thì thay riêng màn, giữ nguyên ổ đĩa và bản quyền phần mềm trong module tính toán. Bài CDS - công nghệ mới đến từ Cincoze trên site mô tả kỹ hơn cơ chế ghép này.
Chọn cỡ màn theo phần mềm đang chạy

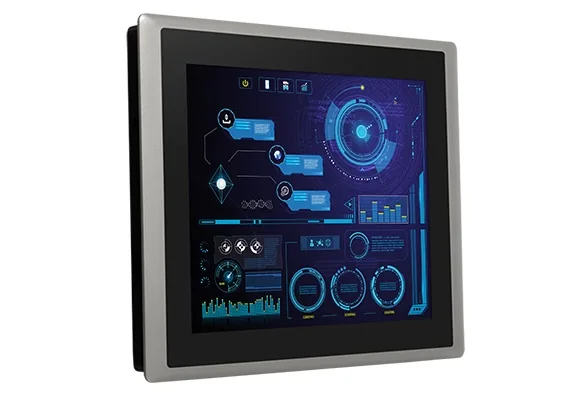

Đây là chỗ hay chọn sai. Nhiều phần mềm điều khiển và phần mềm CAD/CAM cũ vẽ giao diện cho tỉ lệ 4:3 độ phân giải 1024 x 768; mở trên màn 16:9 sẽ bị kéo giãn hoặc để hai dải đen. Trang hãng cho biết CV-115 là màn 15 inch tỉ lệ 4:3, độ phân giải 1024 x 768, độ sáng 350 cd/m², tương phản 800:1, góc nhìn 170/160, tuổi thọ đèn nền 50.000 giờ, kích thước 408 x 312,4 x 59,2 mm, nặng 4,36 kg khi ghép module.
Nếu phần mềm là bảng theo dõi sản lượng, bản vẽ hoặc trình duyệt web thì màn rộng hợp hơn. CV-W115 là 15,6 inch tỉ lệ 16:9, độ phân giải 1366 x 768, độ sáng 400 cd/m², tương phản 500:1, kích thước 420 x 254 x 66,2 mm, nặng 4,25 kg. Trên site có sẵn hai mã đời trước cùng cỡ màn này: CV-115/P2002 và CV-W115/P2002.
Cảm ứng cũng phải chọn. Hãng cung cấp cả cảm ứng điện trở 5 dây lẫn điện dung. Điện trở bấm được khi công nhân đeo găng tay dính dầu; điện dung mượt hơn và có bản chống chói, nhưng găng tay dày thì không nhận. Xưởng cơ khí phần lớn chọn điện trở vì lý do găng tay.
Máy đặt cạnh cửa mái lấy sáng hoặc gantry ngoài trời thì 350–400 cd/m² là không đủ. Khi đó dùng module màn CS-100: CS-W115FH là 15,6 inch Full HD 1920 x 1080, độ sáng 1.200 cd/m², cảm ứng điện dung có nhận cảm ứng khi ướt, mặt trước IP65, làm việc -20 đến 70 °C.
Module tính toán: cổng nối mới là thứ quyết định

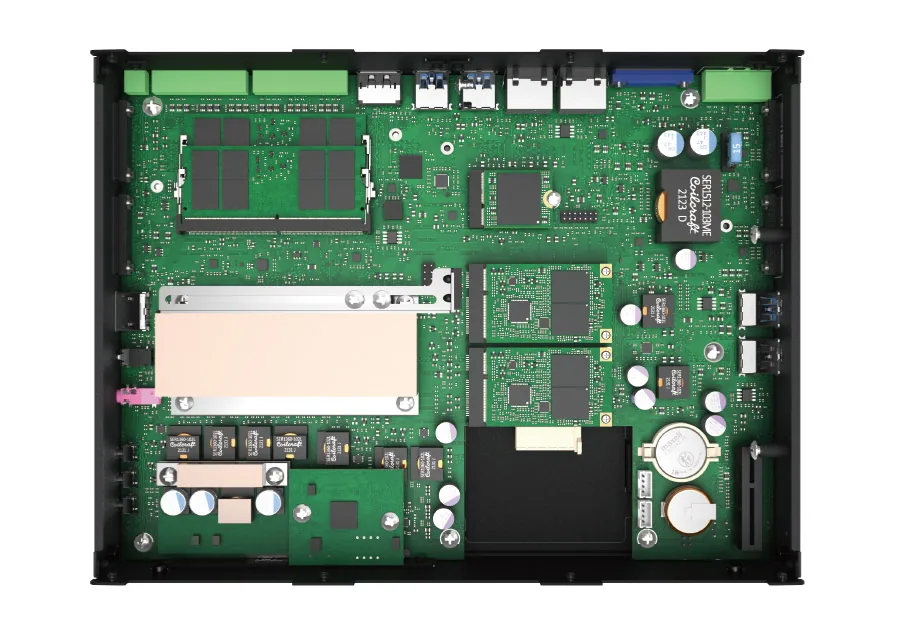

P2202 dùng CPU Intel thế hệ 12 dòng U hàn sẵn: Core i5-1245UE 10 nhân hoặc Core i3-1215UE 6 nhân, TDP chỉ 15 W, hai khe DDR5 4800 MHz tới 64 GB. Sức mạnh đó thừa cho HMI và thu thập dữ liệu, mà 15 W mới là con số cho phép làm máy không quạt.
Phần đáng giá với máy công cụ là danh sách cổng: 4 cổng COM RS-232/422/485 có tự động điều khiển luồng và cấp được 5 V hoặc 12 V, 2 cổng GbE, 3 cổng USB 3.2 Gen2 tốc độ 10 Gbps cùng 1 cổng USB 2.0, và 16 kênh DIO cách ly (8 vào, 8 ra) trên cầu đấu 20 chân.
Bốn cổng COM đủ để nối cùng lúc bộ điều khiển CNC, đầu đọc mã vạch, thước đo và đồng hồ đo điện năng — những thứ ở xưởng vẫn chạy nối tiếp. Hai cổng mạng cho phép tách mạng máy khỏi mạng nhà máy. Còn 16 kênh DIO cách ly là cách đọc tín hiệu chu kỳ (bắt đầu, kết thúc, báo lỗi) ngay từ tiếp điểm relay của máy để tính thời gian chạy máy thật. Chữ "cách ly" ở đây quan trọng: tiếp điểm trong tủ máy CNC mang điện áp và xung nhiễu của tủ, nối thẳng vào cổng không cách ly là hỏng bo mạch.
Cần cắm thêm card thu ảnh để đo trong quá trình gia công thì chọn bản P2202E: một khe PCIe x4 hoặc PCI qua riser, nhận card tối đa 111 x 169 mm, công suất tới 75 W, thân dày 61 mm và nặng 2,74 kg.
Nguồn và nhiệt: màn hình mới là điểm giới hạn
Module P2202 nhận 9–48 VDC qua cầu đấu 3 chân, có bảo vệ đảo cực, ngắt quá áp trong dải 51–58 V, bảo vệ quá dòng 15 A và dùng tụ siêu (SuperCap) thay pin CMOS. Công suất tối đa hãng đo với bản i5 là 95,06 W, dòng khởi động đỉnh 5,381 A ở 24 V — con số này mới là căn cứ chọn bộ nguồn trong tủ, vì nguồn đủ công suất trung bình vẫn có thể sập lúc khởi động.
Về nhiệt, bản P2202-i3, P2202E-i3 và P2202-i5 làm việc -40 đến 70 °C, riêng P2202E-i5 là -20 đến 70 °C, với điều kiện dùng RAM, ổ lưu trữ dải nhiệt rộng và có lưu thông gió quanh vỏ. Nhưng khi ghép thành panel PC thì màn hình mới là điểm giới hạn: CV-115 làm việc 0 đến 65 °C và CV-W115 là 0 đến 60 °C. Nghĩa là cả cụm chỉ dùng được trong dải của màn, không phải dải của module tính toán. Đây là lỗi hay gặp khi đọc datasheet rời từng phần.
Bảng chọn nhanh cho máy CNC và máy công cụ
| Tình huống ở xưởng | Cấu hình đề xuất | Lý do |
|---|---|---|
| Phần mềm điều khiển cũ, giao diện 1024 x 768 | Màn CV-115 (15", 4:3) + module P2200 | Đúng tỉ lệ, không phải chỉnh lại giao diện |
| Bảng theo dõi sản lượng, bản vẽ, trình duyệt | Màn CV-W115 (15,6", 16:9, 1366 x 768) | Màn rộng, 400 cd/m² |
| Máy đặt cạnh cửa mái hoặc ngoài trời | Màn CS-W115FH (15,6", Full HD, 1.200 cd/m²) | Đọc được dưới nắng, nhận cảm ứng khi mặt kính ướt |
| Công nhân đeo găng dính dầu | Bản cảm ứng điện trở 5 dây | Bấm được qua găng tay |
| Cần đọc tín hiệu chu kỳ từ tủ máy | Module P2200 với 16 DIO cách ly | Đo thời gian chạy máy thật, không hỏng cổng vì nhiễu |
| Cần card thu ảnh để đo trong quá trình gia công | Bản P2202E có khe PCIe x4, card tới 75 W | Cắm được card thu ảnh cỡ 111 x 169 mm |
| Màn hình đặt xa, máy tính để trong tủ | Máy hộp không quạt, ví dụ DS-1101 | Tách hẳn phần tính toán khỏi vị trí thao tác |
Bốn câu hỏi cần trả lời trước khi chốt cấu hình
- Phần mềm sẽ chạy có tỉ lệ và độ phân giải bao nhiêu? Trả lời trước khi chọn cỡ màn.
- Nhiệt độ cao nhất ngay tại vị trí gắn màn là bao nhiêu? Dải của màn hẹp hơn dải của module tính toán.
- Có bao nhiêu thiết bị nối tiếp cần cắm vào? Bốn cổng COM là số cố định.
- Nguồn trong tủ có chịu được dòng khởi động đỉnh không? Máy tự khởi động lại phần lớn là lỗi nguồn.
IPC247 hỗ trợ lắp máy tính lên máy công cụ
IPC247 phân phối màn hình và máy tính công nghiệp Cincoze tại Việt Nam. Bạn gửi ảnh vị trí định gắn, kích thước lỗ khoét đang có, phần mềm sẽ chạy và danh sách thiết bị cần nối, kỹ thuật viên sẽ đề xuất cỡ màn, loại cảm ứng, mã module tính toán và bộ nguồn phù hợp, kèm bản vẽ khoét lỗ và datasheet gốc của hãng. Chúng tôi có máy mẫu để chạy thử phần mềm của bạn trước khi mua và hỗ trợ kỹ thuật trong quá trình lắp đặt, chạy thử tại xưởng.
Câu hỏi thường gặp về máy tính công nghiệp cho máy CNC
Panel PC gắn lên máy CNC có chịu được dung dịch tưới nguội không?
Chỉ mặt trước. Họ màn CV-100 công bố mặt trước đạt IP65, tức là chống bụi và tia nước ở mặt thao tác. Phần thân sau nằm trong bảng điều khiển phải được che; nếu lắp hở lưng ra ngoài thì cần thêm hộp bảo vệ.
Có cần máy tính riêng cho mỗi máy CNC không?
Tuỳ mục tiêu. Nếu chỉ thu thập tín hiệu chu kỳ để tính hiệu suất thiết bị thì một máy đặt trong tủ nối nhiều máy CNC là đủ. Nếu công nhân cần thao tác tại máy — xem bản vẽ, khai báo lỗi, quét mã — thì mỗi máy nên có một panel PC.
Máy có chạy được Windows và phần mềm cũ của xưởng không?
Hãng công bố P2202 hỗ trợ Windows 11, Windows 10 và Ubuntu Desktop 22.04 LTS. Phần mềm chỉ chạy trên Windows đời rất cũ thì phải kiểm tra riêng, vì driver chipset thế hệ 12 không có bản cho các hệ điều hành đã hết hỗ trợ.
