Một trang trại điện mặt trời 50 MWp có hàng chục inverter rải trên vài chục héc-ta. Mỗi inverter nói chuyện bằng Modbus RTU qua RS-485 hoặc Modbus TCP qua Ethernet, và ai đó phải gom hết dữ liệu đó về SCADA. Nhiều chủ đầu tư ban đầu đặt một máy tính văn phòng vào tủ ngoài trời. Đến tháng 5, nhiệt độ trong tủ vượt 55 °C, quạt hút bụi cát vào, và máy tự tắt đúng lúc cần dữ liệu phát điện để đối soát sản lượng.
Bài này nói về phần "công nghiệp" của chiếc máy gom dữ liệu ở nhà máy điện mặt trời: nhiệt, nguồn, cổng nối tiếp, chống sét lan truyền và cách lắp. Số liệu lấy từ datasheet các dòng máy Cincoze đang có trên site.
Chiếc máy này phải chịu gì
Tủ gom dữ liệu ở nhà máy điện mặt trời thường đặt ngay cạnh trạm inverter hoặc trong nhà điều hành nhỏ giữa cánh đồng pin. Điều kiện thực tế:
- Nhiệt độ. Tủ kim loại sơn sáng, phơi nắng cả ngày, nhiệt độ bên trong thường cao hơn ngoài trời 10–20 °C. Ở Ninh Thuận hay Gia Lai, 42 °C ngoài trời nghĩa là 55–60 °C trong tủ.
- Nguồn. Cấp từ tủ điện tự dùng, phổ biến 24 VDC, có lúc là 12 V từ ắc quy dự phòng. Điện áp sụt khi máy cắt đóng hoặc khi inverter khởi động buổi sáng.
- Sét và xung điện. Cánh đồng pin là một mặt phẳng kim loại rộng, nối đất nhiều điểm. Xung lan truyền theo đường tín hiệu RS-485 và đường Ethernet là chuyện xảy ra hằng năm.
- Bụi. Đất cát khô, gió mạnh. Máy có quạt là máy có lưới lọc, mà lưới lọc nghĩa là có lịch vệ sinh mà không ai đi ra tận đó để làm.
- Không có người trực. Máy phải tự khởi động lại sau khi mất điện, và phải bật lại được từ xa.
Đây chính là lý do dòng máy nhúng công nghiệp tồn tại. Cấu hình CPU của một máy gom dữ liệu Modbus rất nhẹ — vấn đề nằm hoàn toàn ở năm gạch đầu dòng trên.
Bốn dòng máy Cincoze và chỗ đứng của từng dòng

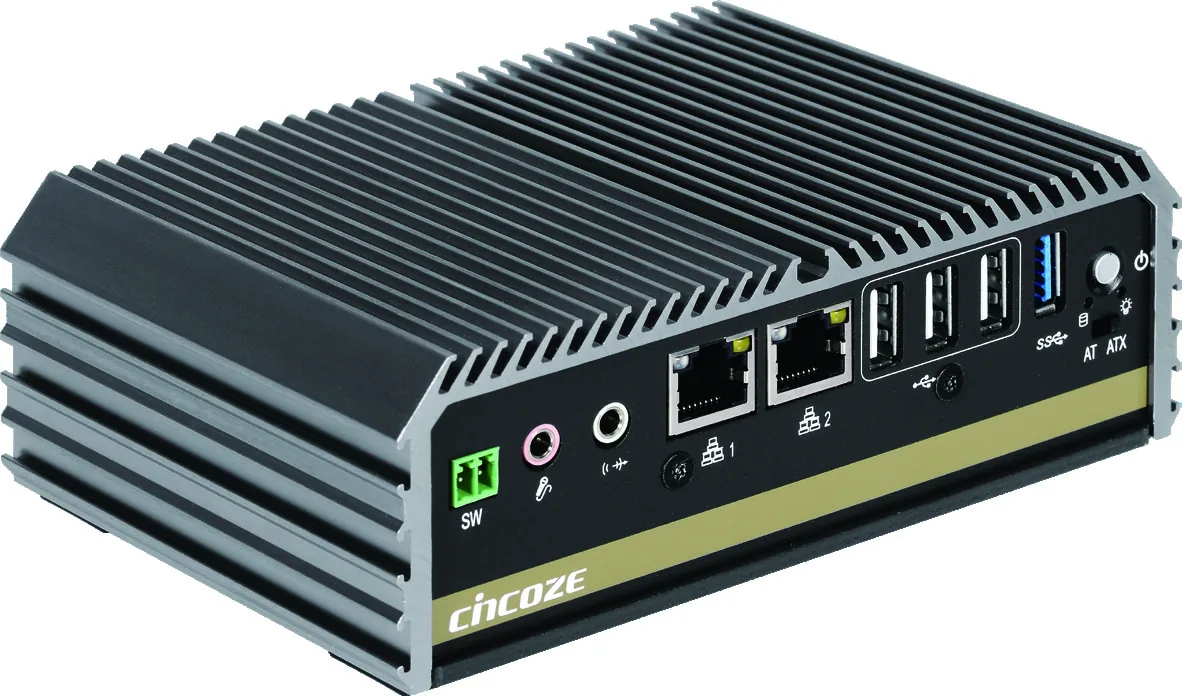

DA-1000 là chiếc nhỏ nhất: 150 x 105 x 56,02 mm, nặng 0,86 kg, chip Intel Atom E3826/E3845 hoặc Celeron J1900, một khe DDR3L tới 8 GB. Nó có hai cổng COM RS-232/422/485 tự đảo chiều, hai cổng GbE Intel I210, một USB 3.2 Gen1 và ba USB 2.0. Tiêu thụ điển hình 8,3 W, tối đa 15 W. Dải nhiệt -25 đến 70 °C, nguồn 9–48 VDC. Trên site đã có bài DA-1000 cho nhà máy điện gió — bài toán năng lượng tái tạo tương tự.

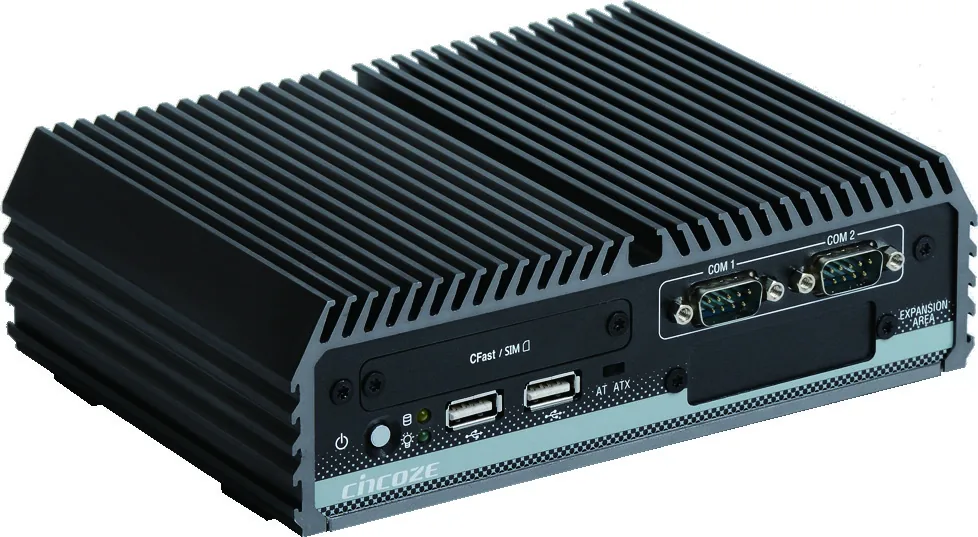

DC-1100 lớn hơn một bậc: 185 x 131 x 56,5 mm, 1,58 kg, Atom E3845 bốn nhân 1,91 GHz. Điểm mạnh cho ứng dụng điện mặt trời là bốn cổng COM RS-232/422/485 và bộ DIO cách ly 4 vào / 4 ra. Bốn ngõ vào số đủ để đọc tiếp điểm báo lỗi của tủ, cảm biến cửa tủ hoặc rơ-le báo sét; bốn ngõ ra 9–30 VDC, dòng chìm tối đa 200 mA mỗi kênh, đủ để kích còi hoặc rơ-le. Máy có hai khe mini PCIe và khe SIM để lắp modem 4G. Chi tiết máy nằm trong bài Cincoze DC-1100.

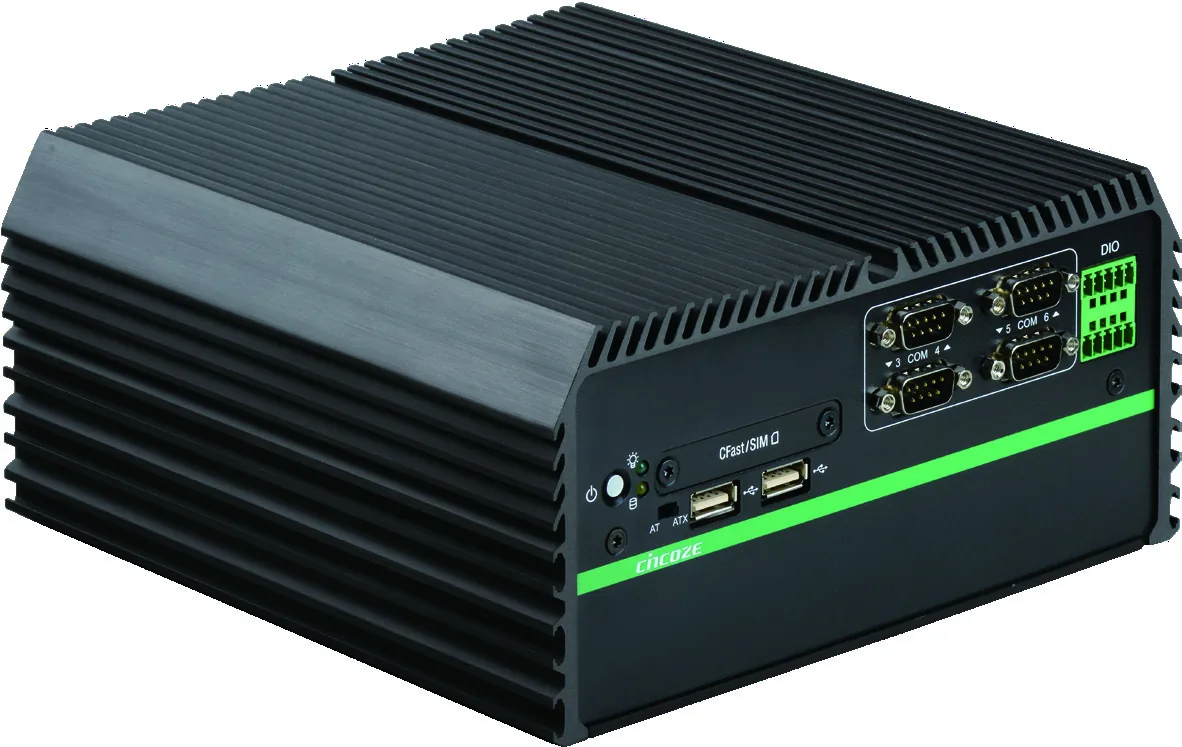

DE-1001 là bản cho trạm gom lớn: 203 x 200 x 96,5 mm, 3,40 kg, cũng Atom E3845 nhưng có sáu cổng COM, hai khay ổ SATA 2,5 inch, một mSATA, một CFast, hai khe mini PCIe và một khe PCI (bản DE-1001-P) hoặc PCIe x1 (bản DE-1001-E) cho card mở rộng dài tới 174,63 mm. Máy này còn có chức năng power ignition và đạt EN 50121-3-2. Bài Cincoze DE-1001 mô tả thêm.

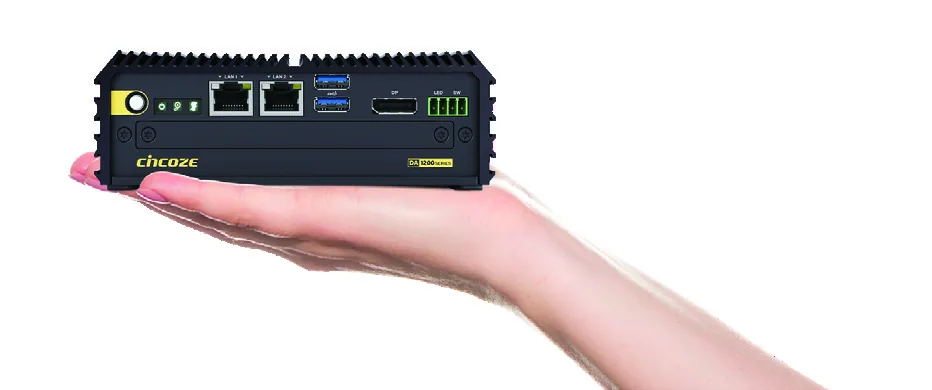

DA-1200 là bản mới nhất của dòng DA, dùng Intel Alder Lake-N (Processor N97 hoặc Atom x7425E), RAM DDR5 tới 16 GB, hai cổng LAN 2,5 GbE Intel I226, hai USB 3.2 Gen2 và một khe M.2 Key B 3042/3052 cho module 5G. Đáng chú ý nhất với dự án ngoài trời: dải nhiệt -40 đến 70 °C, MTBF 614.831 giờ theo Telcordia SR-332, và bộ chỉ tiêu EMC cao hơn hẳn đời cũ.
Bảng đối chiếu bốn dòng theo datasheet
| Tiêu chí | DA-1000 | DC-1100 | DE-1001 | DA-1200 |
|---|---|---|---|---|
| CPU | Atom E3826 / E3845 hoặc Celeron J1900 | Atom E3845 4 nhân 1,91 GHz | Atom E3845 4 nhân 1,91 GHz | Processor N97 hoặc Atom x7425E, 4 nhân |
| RAM tối đa | 8 GB DDR3L | 8 GB DDR3L | 8 GB DDR3L (2 khe) | 16 GB DDR5 4800 |
| Cổng COM | 2 x RS-232/422/485 | 4 x RS-232/422/485 | 6 x RS-232/422/485 | Qua module CMI-COM102 (2 cổng) |
| DIO cách ly | Qua module CMI-DIO100 | 4 vào / 4 ra | 4 vào / 4 ra | Qua module CMI-DIO100 |
| LAN | 2 x GbE Intel I210 | 2 x GbE Intel I210 | 2 x GbE Intel I210 | 2 x 2,5 GbE Intel I226 |
| Khe mở rộng | 2 x mini PCIe, 1 x CMI | 2 x mini PCIe | 2 x mini PCIe + 1 x PCI hoặc PCIe x1 | 2 x M.2 Key B, 1 x CMI |
| Nguồn vào | 9–48 VDC | 9–48 VDC | 9–48 VDC | 9–48 VDC |
| Nhiệt độ làm việc | -25 đến 70 °C | -25 đến 70 °C | -25 đến 70 °C | -40 đến 70 °C |
| Sốc / rung | 50 Grms / 5 Grms với SSD | 50 Grms / 5 Grms với SSD | 50 Grms / 5 Grms với SSD | MIL-STD-810H |
| Chống xung EFT nguồn DC | 0,5 kV | 0,5 kV | Theo EN 50121-3-2 | 1 kV |
| Miễn nhiễm bức xạ (61000-4-3) | 3 V/m | 3 V/m | Theo EN 50121-3-2 | 10 V/m |
| Kích thước | 150 x 105 x 56,02 mm | 185 x 131 x 56,5 mm | 203 x 200 x 96,5 mm | 150 x 105 x 52,3 mm |
| Trọng lượng | 0,86 kg | 1,58 kg | 3,40 kg | 0,81 kg |
| Bảo vệ nguồn | Đảo cực, quá áp 51–58 V, quá dòng 120 V/20 A | Đảo cực, bảo vệ điện áp | Đảo cực, bảo vệ điện áp | Đảo cực, quá áp 51–58 V, quá dòng 15 A |
Bốn quyết định kỹ thuật hay bị làm sai
Đếm cổng RS-485 trước khi đếm nhân CPU
Một chuỗi Modbus RTU nên giới hạn số thiết bị để chu kỳ quét không kéo dài. Nếu nhà máy có 24 inverter, chia thành ba hoặc bốn chuỗi RS-485 là hợp lý — nghĩa là cần bốn cổng COM, không phải hai. DC-1100 với bốn cổng hoặc DE-1001 với sáu cổng giải quyết thẳng; DA-1000 và DA-1200 phải cộng thêm module CMI-COM102 hoặc dùng bộ chuyển Ethernet–RS-485 bên ngoài, tức thêm một điểm hỏng.
Dải nhiệt phải tính theo nhiệt độ trong tủ, không phải ngoài trời
Datasheet Cincoze ghi rõ điều kiện đo: "with extended temperature peripherals; ambient with air flow", theo IEC 60068-2-1, IEC 60068-2-2 và IEC 60068-2-14. Nghĩa là con số 70 °C giả định có lưu thông không khí quanh vỏ máy. Nhét máy vào một hộc kín sát tường tủ, không chừa khoảng hở, là tự bỏ biên nhiệt đã mua. Với DC-1300 đời mới, hãng còn tách rõ: chip 12 W chạy tới 70 °C, chip 15 W chỉ tới 60 °C, và cần bộ quạt ngoài mới lên 65 °C.
Ổ lưu trữ phải là SSD công nghiệp
Chỉ tiêu rung 5 Grms và sốc 50 Grms trong datasheet đều ghi kèm "with SSD". Ngoài ra ổ SSD thương mại thường chỉ chịu 0–70 °C và tuổi thọ ghi thấp. Máy gom dữ liệu ghi liên tục mỗi vài giây suốt 12 giờ nắng, mỗi ngày, trong 10 năm — đây là chỗ cần ổ SSD dải nhiệt rộng, không phải ổ rẻ nhất.
Đừng bỏ qua power ignition và AT/ATX
Cả bốn dòng đều có công tắc chọn chế độ AT/ATX. Đặt ở AT nghĩa là máy tự bật lại khi có điện trở lại, không cần người bấm nút — bắt buộc với trạm không người trực. DE-1001 và các đời mới có thêm module CFM-IGN cho chức năng power ignition, hữu ích khi máy chạy bằng nguồn ắc quy và cần trì hoãn tắt máy sau khi mất nguồn chính.
Gợi ý cấu hình theo quy mô
- Trạm inverter đơn lẻ, dưới 8 thiết bị Modbus: DA-1000 hoặc DA-1200, gắn thanh DIN trong tủ, một chuỗi RS-485, đẩy dữ liệu về trung tâm qua Ethernet hoặc 4G.
- Nhà điều hành cấp cụm, 10–30 inverter: DC-1100 với bốn cổng COM và DIO cách ly để đọc thêm tiếp điểm báo lỗi tủ.
- Trạm gom trung tâm, cần lưu lịch sử và cắm card chuyên dụng: DE-1001 với sáu cổng COM, hai khay ổ để dựng RAID 1 và một khe PCI/PCIe cho card đo hoặc card mạng quang.
- Dự án mới cần vòng đời dài: nhìn sang DA-1200 hoặc DC-1300 vì nền tảng Alder Lake-N còn được hãng hỗ trợ lâu hơn nền Bay Trail đời 2013.
Câu hỏi thường gặp về máy tính giám sát điện mặt trời
Máy tính công nghiệp có thay được datalogger của hãng inverter không?
Thay được ở phần gom dữ liệu và đẩy lên SCADA, nếu inverter mở giao thức Modbus RTU hoặc Modbus TCP. Ưu điểm là bạn chủ động về phần mềm, lưu dữ liệu thô và ghép được nhiều hãng inverter khác nhau vào một hệ. Cần kiểm tra trước bảng thanh ghi Modbus mà hãng inverter công bố.
Có cần chống sét riêng cho đường RS-485 không?
Có. Datasheet ghi mức chịu xung surge trên đường tín hiệu là 1 kV theo EN/IEC 61000-4-5 — đủ cho nhiễu công nghiệp thông thường, không đủ cho sét đánh gần. Với đường RS-485 chạy vài trăm mét ngoài trời, vẫn phải lắp bộ cắt sét đường tín hiệu và tiếp địa đúng cách.
Máy không quạt đặt trong tủ kín có nóng không?
Vỏ nhôm đùn của Cincoze tản nhiệt qua toàn bộ thân máy, nên cần khoảng hở quanh vỏ để không khí đối lưu. Trong tủ kín ngoài trời, nên bố trí máy ở phần dưới tủ, chừa tối thiểu vài centimet mỗi phía, và cân nhắc quạt thông gió có lọc hoặc bộ làm mát tủ nếu tải nhiệt lớn.
Dùng máy đời cũ DA-1000 hay chuyển sang DA-1200?
Nếu hệ thống đang chạy ổn định và cần bổ sung một máy giống hệt để đồng bộ phần mềm, DA-1000 vẫn hợp lý. Với dự án mới, DA-1200 hơn ở dải nhiệt -40 °C, RAM DDR5, LAN 2,5 Gbps và mức miễn nhiễm EMC cao hơn.
